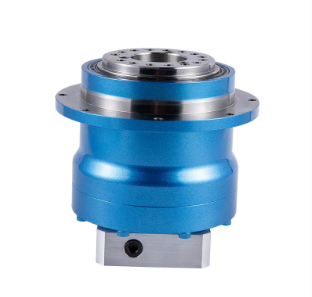

1. Ano ang a Planetary Gear Reducer ?
Kahulugan at pangunahing prinsipyo ng operating
- A Planetary Gear Reducer ay isang gearbox kung saan ang input (sun gear) ay nagtutulak ng mga gears ng planeta na umiikot sa loob ng isang singsing na gear, paglilipat ng paggalaw sa carrier (output). :
- Ang disenyo ay nagko -convert ng mataas na kutsilyo, mababang -Torque input sa mababang - kuta, mataas na Torque output, sa loob ng isang compact na layout.
Mga pangunahing sangkap at istraktura
- Sun gear: gitnang gear na hinimok ng input shaft.
- Mga gears ng planeta: Maramihang mga gears na nag -orbit ng sun gear at mesh na may singsing na gear.
- Ring gear: panlabas na gear na may panloob na ngipin, madalas na nakatigil.
- Planet Carrier: May hawak na mga gears ng planeta at kumokonekta sa output shaft.
Paghahambing sa maginoo na reducer ng gear
Narito ang isang direktang paghahambing sa pagitan ng isang Planetary Gear Reducer at isang mas maginoo na inline gear reducer:
| | Planetary Gear Reducer | Maginoo na inline gear reducer |
| Laki / bakas ng paa | Mas compact para sa parehong output ng metalikang kuwintas | Mas malaking sukat na kinakailangan para sa katumbas na metalikang kuwintas |
| Density ng metalikang kuwintas | Mataas, dahil sa maraming mga puntos ng paglalagay ng gear | Mas mababa, mas kaunting mga puntos ng meshing |
| Kakayahang umangkop / pagsasaayos | Maaaring maging multi -yugto, inline o kanang - anggulo | Madalas na naayos na yugto, hindi gaanong nababaluktot |
| Pagpapanatili / pagiging kumplikado | Ang mas kumplikadong panloob na istraktura, ay maaaring mangailangan ng kaalaman sa espesyalista | Mas simpleng istraktura, mas madaling pagpapanatili |
2. Bakit pumili ng a Planetary Gear Reducer ?
Mga kalamangan: laki ng compact, mataas na density ng metalikang kuwintas, tibay
- Compact at Space - Pag -save: Dahil ang pag -load ay ibinahagi sa maraming mga gears, ang pangkalahatang sukat ay maaaring hanggang sa 50% na mas maliit.
- Mataas na paghahatid ng metalikang kuwintas: Ang pamamahagi ng pag -load sa buong mga gears ng planeta ay nagbibigay -daan sa mas mataas na kakayahan ng metalikang kuwintas.
- Tibay at katumpakan: Ang mga bearings ng katumpakan, mahusay na pagbabahagi ng pag -load, at mas mababang mga pagpipilian sa backlash ay nangangahulugang mas mahabang buhay at mas mataas na kawastuhan.
Gumamit ng kaso: compact Planetary Gear Reducer para sa mga sistema ng automation
- Sa mga sistema ng automation (robotic arm, pick - at - lugar machine), ang puwang ay limitado at mataas ang bilis/metalikang kuwintas.
- Ang paggamit ng isang compact Planetary Gear Reducer ay nagbibigay -daan para sa mas maliit na laki ng motor, mas kaunting bakas ng paa, at mas mataas na kahusayan.
Gumamit ng kaso: Mataas na Torque Planetary Gear Reducer para sa pang -industriya conveyor
- Ang mga pang -industriya na conveyor ay madalas na nangangailangan ng matatag, mataas na metalikang kuwintas sa mababang bilis para sa paghawak ng mabibigat na naglo -load.
- Ang isang mataas na Torque Planetary Gear Reducer ay nakakatugon na sa pamamagitan ng paghahatid ng mataas na output metalikang kuwintas habang pinapanatili ang pagiging compactness.
3. Paano magdisenyo at tukuyin ang a Planetary Gear Reducer para sa iyong aplikasyon
Hakbang - sa pamamagitan ng gabay sa disenyo ng hakbang kabilang ang ratio, yugto, pag -mount
- Alamin ang bilis ng pag -input (RPM) at nais na bilis ng output → Kalkulahin ang ratio ng pagbawas.
- Piliin ang naaangkop na kinakailangan ng metalikang kuwintas (output metalikang kuwintas) kabilang ang kaligtasan ng margin.
- Magpasya ng bilang ng mga yugto: Single - yugto para sa katamtamang pagbawas, multi -yugto para sa mataas na ratios ng pagbawas.
- Piliin ang Estilo ng Pag -mount: Inline kumpara sa kanan - Anggulo depende sa mga hadlang sa espasyo.
- Piliin ang laki ng gear, materyal ng gear, pagtutukoy ng tindig, uri ng pagpapadulas.
Tumuon sa LOW Backlash Planetary Gear Reducer Design Guide
- Ang backlash (ang agwat sa pagitan ng pakikipag -ugnay sa ngipin ng gear) ay kritikal para sa mga aplikasyon ng katumpakan (hal., Robotics, mga sistema ng pagpoposisyon).
- Ang mababang - Backlash planetary gear reducer ay dinisenyo na may mas magaan na pagpapaubaya, mas mataas na mga bearings ng gastos at gears ground sa mas magaan na mga spec.
- Kapag tinukoy, humingi ng halaga ng backlash (hal., <1ARC - Minimute) at suriin kung ginagamit ang mga preload bearings.
Tumuon sa Inline Planetary Gear Reducer para sa mga aplikasyon ng robotics
- Sa mga robotics, ang pag -align ng input/output shaft na madalas na inline ay ginustong para sa kadalian ng pagsasama.
- Ang isang inline na planetary gear reducer ay pinapasimple ang pagkabit sa motor, binabawasan ang komplikasyon sa mekanikal na layout.
- Tiyakin na sinusuportahan ng disenyo ang mga kinakailangang dinamikong naglo -load, sandali, at inaasahang mga siklo ng tungkulin.
Mga pagsasaalang -alang sa pagganap: metalikang kuwintas, bilis, kahusayan
- Torque: Tiyakin na ang output ng metalikang kuwintas ay nakakatugon o lumampas sa kinakailangan kabilang ang mga lumilipas na naglo -load.
- Bilis: Ang bilis ng pag -input at bilis ng output ay dapat tumugma sa mga kakayahan sa motor; Ang mataas na bilis ay maaaring limitahan ang buhay ng reducer.
- Kahusayan: Ang mas mataas na kahusayan ay binabawasan ang init, nagpapabuti ng habang -buhay at pagiging maaasahan. Maraming mga reducer ng planeta ang nagbibigay ng> 90% na kahusayan.
Paghahambing Talahanayan: Planetary vs Iba pang mga uri ng reducer
Nasa ibaba ang isang paghahambing sa pagitan ng isang planetary gear reducer at iba pang mga tipikal na uri ng reducer ng gear:
| | Planetary Gear Reducer | Iba pang mga uri ng reducer ng gear (hal., Spur/worm/helical) |
| Density ng metalikang kuwintas | Mataas | Katamtaman / mas mababa |
| Bakas ng paa | Mas maliit para sa parehong metalikang kuwintas | Mas malaki |
| Backlash / katumpakan | Maaaring napakababa | Madalas na mas mataas maliban sa premium na disenyo |
| Gastos | Mataaser premium cost | Mas mababang gastos para sa mga pangunahing disenyo |
| Pagpapanatili | Maaaring mangailangan ng suporta ng espesyalista | Mas madaling mapanatili |
4. Pag -install, pagpapanatili at pag -optimize ng a Planetary Gear Reducer
Pinakamahusay na kasanayan para sa pag -install
- Tiyakin ang tamang pagkakahanay sa pagitan ng mga motor at reducer shaft upang maiwasan ang hindi nararapat na mga naglo -load.
- Patunayan ang pag -mount ng mga ibabaw ay patag at mahigpit upang maiwasan ang panginginig ng boses at maling pag -aalsa.
- Mag -apply ng tamang pagpapadulas, suriin ang antas ng punan, at payagan ang pagpapalawak ng thermal.
- Patakbuhin ang Panahon: Magpatakbo sa mababang pag -load para sa mga paunang oras upang malutas ang mga sangkap.
Mga tip sa pagpapanatili para sa planetary gear reducer sa pagmamanupaktura
- Regular na suriin para sa kontaminasyon ng langis, magsuot ng mga particle, sobrang pag -init ng mga palatandaan.
- Subaybayan ang mga antas ng panginginig ng boses at ingay - Ang pagtaas ay maaaring magpahiwatig ng pinsala sa gear o pagdadala.
- Mag -iskedyul ng mga pagbabago sa grasa/langis tulad ng rekomendasyon ng bawat tagagawa o cycle ng tungkulin na mas mabigat kaysa sa pamantayan.
- Panatilihin ang mga talaan ng mga oras ng pagpapatakbo, naglo -load, at mga kondisyon upang ma -optimize ang pagpigil sa pagpigil.
Pag -aayos ng mga karaniwang isyu (backlash, ingay, pagsusuot)
- Backlash: Kung lumala ang kawastuhan, suriin ang mga gear mesh at preload bearings, suriin para sa pagsusuot.
- Ingay: Maaaring magpahiwatig ng pagkabigo sa pagdadala, pagkasira ng ngipin ng gear o hindi sapat na pagpapadulas.
- Magsuot: Suriin para sa pag -pitting sa ibabaw ng gear, basag na ngipin, mga iregularidad ng contact pattern.
- Sa paglipas ng - Pag -init: Karaniwan mula sa labis na karga, hindi sapat na paglamig o pagpapadulas ng pagpapadulas - agad na ang address.
Buhay - Cycle at pag -upgrade ng mga diskarte
- Plano ang mga agwat ng kapalit batay sa cycle ng tungkulin, kasaysayan ng pag -load, at kapaligiran sa pagpapatakbo.
- Isaalang -alang ang mga modular na disenyo ng planeta na nagpapahintulot sa madaling pag -upgrade ng yugto o mga pagbabago sa ratio ng gear.
- Ang pag -retrofitting sa mas bagong mataas na precision o mas mababang mga modelo ng backlash ay maaaring mapalawak ang buhay ng makina at mapabuti ang pagiging produktibo.
5. Ang profile ng kumpanya at kung bakit nakatayo ang aming solusyon
Background ng Kumpanya: Japanese Electromechanical Cutting - Edge R&D Technology, Process Production Proseso
- Ang aming kumpanya ay palaging sumunod sa Japanese electromekanikal na paggupit ng R&D na teknolohiya, at sinundan ang proseso ng paggawa ng masigasig na Hapon.
- Ginagamit namin ang nangungunang teknolohiya ng disenyo at pag -unlad upang magsaliksik ng mga bagong produkto, pagkamit ng pag -optimize at pag -upgrade ng pag -renew ng istraktura ng produkto.
Lokasyon ng Bentahe: Lungsod ng Pinghu, Lalawigan ng Zhejiang, National Economic & Technological Development Zone
- Ang kumpanya ay nakabase sa Lungsod ng Pinghu ng Lalawigan ng Zhejiang, na matatagpuan sa National Economic and Technological Development Zone - ang lungsod lamang na naaprubahan bilang isang Japanese investment zone.
- Si Pinghu ay nasa hilagang -silangan na bahagi ng lalawigan ng Zhejiang, sa pinaka -dynamic na ekonomiya ng China ng rehiyon ng Yangtze River Delta, na kalapit na Shanghai sa silangan at Hangzhou Bay sa timog.
- Sumasaklaw ito sa isang lugar ng lupa na 537km², isang lugar ng dagat na 1,086km² at isang baybayin na 27km, at may kabuuang populasyon na 800,000 katao.
Paano namin isinasama ang nasa itaas sa aming mga handog na reducer ng planeta ng planeta
- Sa pamamagitan ng pagsasama ng Japanese R&D at disiplina sa produksyon na may madiskarteng rehiyonal na bentahe ng Pinghu, naghahatid kami ng mataas na katumpakan, mataas na walang kaugnayan na mga reducer ng planeta ng planeta.
- Dalubhasa namin sa mga pinasadyang disenyo: Kung ito ay isang compact na solusyon sa automation o isang mataas na Torque na pang -industriya na conveyor application, maaaring tukuyin ng aming koponan ang tamang reducer.
- Ang aming pokus sa pag -renew ng istraktura ng produkto ay nangangahulugang patuloy naming na -optimize ang aming mga disenyo ng reducer ng planeta para sa mas mababang backlash, mas mataas na density ng metalikang kuwintas at mas mahabang buhay.
6. Konklusyon
Buod ng mga pangunahing takeaways
- Ang Planetary Gear Reducer nag -aalok ng mga makabuluhang pakinabang sa compactness, density ng metalikang kuwintas at kakayahang umangkop kumpara sa maginoo reducer.
- Sa pamamagitan ng pag -agaw ng tamang mahaba - na mga keyword na application ng aplikasyon tulad ng compact planetary gear reducer para sa mga sistema ng automation, mataas na Torque planetary gear reducer para sa pang -industriya conveyor, mababang backlash planetary gear reducer gabay ng disenyo, inline planetary gear reducer para sa mga robotics application, at mga tip sa pagpapanatili para sa planetary gear reducer sa pagmamanupaktura, maaari mong tugunan ang mga tukoy na hangarin ng gumagamit at optimize para sa SEO.
- Ang wastong disenyo, pagtutukoy, pag -install at pagpapanatili ay susi sa pag -unlock ng buong pagganap ng isang planetary gear reducer.
- Ang aming kumpanya, na pinagsasama ang Japanese electromekanikal na R&D at ang madiskarteng bentahe ng lungsod ng Pinghu sa lalawigan ng Zhejiang, ay mahusay na posisyon upang maihatid ang mataas na kalidad na mga solusyon sa reducer reducer.
Tumawag sa Aksyon: Makipag -ugnay sa amin para sa na -optimize na mga solusyon sa reducer ng gear reducer
Kung naghahanap ka ng isang maaasahang, mataas na pananaw Planetary Gear Reducer Para sa iyong automation, robotics o mabibigat na duty na pang -industriya na aplikasyon, mangyaring makipag -ugnay sa aming koponan ngayon. Tutulungan ka naming piliin at ipasadya ang tamang reducer upang matugunan ang iyong mga tukoy na kinakailangan.
