Ang Ultimate Guide sa Right-Angle Gearbox Reducers: Pagpili, Aplikasyon, at Mga Bentahe

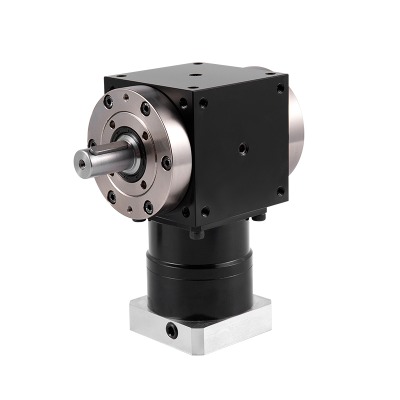

Ang pag-unawa sa mga batayan ng mga reducer ng reducer ng gearbox

Sa gitna ng hindi mabilang na mga mekanikal na sistema ay namamalagi ng isang mahalagang sangkap na responsable para sa pagpapadala ng kapangyarihan at pagbabago ng direksyon nito: ang reducer ng kanang anggulo ng gearbox. Ang mapanlikha na aparato na ito ay naghahain ng isang dalawahang layunin. Pangunahin, binabago nito ang direksyon ng rotational power sa pamamagitan ng 90 degree, isang pangangailangan sa mga aplikasyon na may spatial na mga hadlang kung saan ang mga input at output shafts ay hindi maaaring nakahanay nang magkakasunod. Pangalawa, at tulad ng mahalaga, binabawasan nito ang bilis ng pag-input mula sa isang motor (hal., Isang de-koryenteng motor) sa isang mas angkop, mas mataas na koreo, mas mababang bilis ng output para sa hinihimok na kagamitan. Ang kumbinasyon ng pagbabago ng direksyon at pagbawas ng bilis ay ginagawang isang kailangang -kailangan na elemento sa isang malawak na hanay ng mga pang -industriya, automotiko, at mga aplikasyon ng consumer. Ang pangunahing prinsipyo ay nagsasangkot ng isang hanay ng mga gears - pinaka -karaniwang bevel o worm gears - na naka -mount sa loob ng isang pabahay sa isang patayo na anggulo sa bawat isa, mahusay na paglilipat ng paggalaw at lakas.

Mga pangunahing sangkap at konstruksyon

Ang kahusayan at tibay ng isang kanang anggulo ng reducer ng gearbox ay idinidikta ng mga panloob na sangkap at ang kanilang kalidad. Ang pabahay, na karaniwang itinayo mula sa cast iron, aluminyo, o matigas na bakal, ay nagsisilbing isang mahigpit na istraktura na tiyak na nakahanay sa mga gears at pinoprotektahan ang mga ito mula sa mga panlabas na kontaminado. Gumaganap din ito bilang isang reservoir para sa pampadulas, na mahalaga para sa pagbabawas ng alitan, pag -dissipate ng init, at pagpigil sa napaaga na pagsusuot. Sa loob, ang mga gears ay ang puso ng system. Ang pagpili ng uri ng gear ay makabuluhang nakakaimpluwensya sa mga katangian ng pagganap ng reducer.

• Mga gears ng bevel: Ang mga tampok na ngipin na may koneksyon at ginagamit sa mga pares. Kilala sila sa kanilang mataas na kahusayan at kakayahang hawakan ang mga makabuluhang naglo -load, ngunit maaari silang maging noisier kaysa sa iba pang mga uri at nangangailangan ng tumpak na pagkakahanay.
• Mga gears ng bulate: Ang pag -setup na ito ay binubuo ng isang may sinulid na tornilyo ng bulate na may meshes na may worm wheel. Ang pangunahing bentahe ay ang mataas na ratio ng pagbawas na makakamit sa isang solong yugto at ang likas na kakayahan sa pag-lock ng sarili (pumipigil sa back-driving), kahit na madalas sa gastos ng mas mababang kahusayan dahil sa mas mataas na sliding friction.
• Hypoid Gears: Ang isang espesyal na variant ng mga spiral bevel gears kung saan ang mga axes ay hindi bumalandra. Ang disenyo na ito ay nagbibigay-daan para sa higit pang mga ngipin na makipag-ugnay nang sabay-sabay, na nagreresulta sa mas makinis, mas tahimik na operasyon at mas mataas na kapasidad ng metalikang kuwintas, na madalas na matatagpuan sa mga pagkakaiba-iba ng automotive na may mataas na pagganap.

Ang iba pang mga kritikal na sangkap ay may kasamang mga seal at bearings. Pinipigilan ng mga de-kalidad na selyo ang pagtagas ng pampadulas at hadlangan ang ingress ng alikabok, tubig, at iba pang nakasasakit na mga particle. Sinusuportahan ng mga bearings ang umiikot na mga shaft, pagpapanatili ng pagkakahanay at pagsipsip ng mga radial at axial load, na direktang nakakaapekto sa antas ng buhay at ingay ng yunit.

Ang Prinsipyo ng Paggawa: Paano Binago ang Paggalaw

Ang operasyon ng a kanang-anggulo reducer reducer ay isang matikas na pagpapakita ng mekanikal na kalamangan. Ang rotational power ay inilalapat sa input shaft. Ang baras na ito ay konektado sa gear sa pagmamaneho (hal., Ang bulate o ang pinion bevel gear). Habang umiikot ang gear na ito, ang mga ngipin nito ay nakikibahagi sa mga ngipin ng hinimok na gear (ang gulong ng bulate o ang gear ng crown bevel), na naka -mount sa output shaft. Ang anggulo ng 90-degree sa pagitan ng mga shaft ay nakamit sa pamamagitan ng tiyak na orientation ng mga gears na ito. Kasabay nito, ang pagbawas ng bilis at pagdami ng metalikang kuwintas ay nangyayari dahil sa ratio ng gear - ang ratio sa pagitan ng bilang ng mga ngipin sa hinimok na gear sa bilang ng mga ngipin sa gear sa pagmamaneho. Halimbawa, kung ang isang gear sa pagmamaneho na may 10 ngipin ay meshes na may isang hinihimok na gear na may 30 ngipin, ang ratio ng gear ay 3: 1. Nangangahulugan ito na ang output shaft ay iikot sa isang-katlo ang bilis ng input shaft ngunit may humigit-kumulang na tatlong beses ang metalikang kuwintas (mga pagkalugi ng kahusayan ng minus). Ang pagbabagong ito ay kritikal para sa pagtutugma ng high-speed, low-torque output ng mga karaniwang prime movers tulad ng mga de-koryenteng motor sa mababang-bilis, mataas na kores na mga kinakailangan ng mga makina tulad ng mga conveyor, mixer, o winches.

Ang mga pangunahing bentahe ng pagpapatupad ng mga reducer ng kanang anggulo sa makinarya

Ang desisyon na gumamit ng isang kanang-anggulo na reducer ng gearbox ay hinihimok ng isang nakakahimok na hanay ng mga pakinabang na malulutas ang mga pangunahing hamon sa engineering. Ang pinaka -halatang benepisyo ay ang spatial na kahusayan. Sa pamamagitan ng pag-redirect ng daloy ng kuryente, pinapayagan ng mga reducer na ito para sa mas compact at na-optimize na mga disenyo ng makina, na umaangkop sa masikip na mga puwang kung saan imposible ang mga in-line reducer. Ito ay partikular na mahalaga sa mga kumplikadong sistema tulad ng mga awtomatikong linya ng packaging o sa loob ng nakakulong na mga compartment ng makinarya ng agrikultura. Bukod dito, pinagsama nila ang pag -andar. Sa halip na hinihiling ang maraming mga sangkap upang mabawasan ang bilis at pagkatapos ay baguhin ang direksyon, ang isang solong yunit ng kanang anggulo ay nakumpleto ang parehong mga gawain, pinasimple ang drive ng tren, binabawasan ang bilang ng mga bahagi, at pag-minimize ng mga potensyal na puntos ng pagkabigo.

Ang isa pang makabuluhang kalamangan ay ang kakayahang umangkop sa mga posisyon ng pag -mount. Maraming mga disenyo ng right-anggulo ng gearbox ang nag-aalok ng maraming mga pagpipilian sa pag-mount (naka-mount na paa, naka-mount na flange, o naka-mount na baras), na nagbibigay ng kakayahang umangkop sa mga engineer sa panahon ng disenyo at mga phase ng pag-install. Tinitiyak ng kakayahang umangkop na ang reducer ay maaaring maisama nang walang putol sa parehong bago at umiiral na kagamitan. Mula sa isang pananaw sa pagganap, ang ilang mga uri, lalo na ang mga reducer ng gear ng bulate, ay nag-aalok ng isang mahalagang tampok na hindi maibabalik o self-locking. Nangangahulugan ito na ang metalikang kuwintas na inilalapat sa output shaft ay hindi maaaring i-back-drive ang input shaft, na kumikilos bilang isang built-in na mekanismo ng pagpepreno para sa mga aplikasyon tulad ng mga hoists, lift, at conveyor sa mga hilig, pagpapahusay ng kaligtasan at kontrol. Sa wakas, ang mga modernong reducer ng kanang anggulo ay inhinyero para sa mataas na kahusayan at tibay. Ang mga advanced na pamamaraan sa pagmamanupaktura, de-kalidad na haluang metal na steel, at na-optimize na mga profile ng ngipin ay mabawasan ang pagkawala ng kuryente sa pamamagitan ng alitan at matiyak na ang yunit ay maaaring makatiis ng mabibigat na pagkabigla at gumana nang maaasahan sa libu-libong oras na may kaunting pagpapanatili.

Ang pagpili ng pinakamahusay na right-anggulo ng gearbox para sa iyong mga tiyak na pangangailangan

Ang pagpili ng pinakamainam na reducer ng reducer ng gearbox ay isang kritikal na proseso na direktang nakakaapekto sa pagganap, kahabaan ng buhay, at pagiging epektibo ng iyong aplikasyon. Ang isang hindi magandang pagpili ay maaaring humantong sa napaaga na pagkabigo, hindi mahusay na operasyon, at magastos na downtime. Ang proseso ay nagsasangkot ng isang maingat na pagsusuri ng ilang mga pangunahing mga parameter upang matiyak na ang reducer ay perpektong naitugma sa inilaan nitong tungkulin.

Mga Kritikal na Parameter ng Pagganap upang suriin

Bago isaalang -alang ang mga uri o modelo, dapat mo munang tukuyin ang mga kahilingan sa pagpapatakbo ng iyong system.

• Bilis ng pag -input (RPM) at kapangyarihan (HP/kW): Ang bilis ng pag -ikot at rating ng kuryente ng iyong Prime Mover (motor) ay mga panimulang punto. Ang reducer ay dapat na na -rate upang hawakan ang horsepower ng input nang walang sobrang pag -init.
• Kinakailangan na bilis ng output at metalikang kuwintas: Alamin ang nais na bilis ng output (RPM) at ang metalikang kuwintas (NM o LB-FT) na kinakailangan upang himukin ang pag-load. Ito ay magdidikta ng kinakailangang ratio ng pagbawas (input rpm / output RPM).
• Duty Cycle: Patuloy bang tatakbo ang reducer, paulit -ulit, o may madalas na pagsisimula/hihinto? Ang mga shock load (biglaang, matinding metalikang kuwintas na spike) ay dapat ding isaalang -alang, dahil nangangailangan sila ng isang reducer na may mas mataas na kadahilanan ng serbisyo.
• Overhung load at thrust load: Ang mga ito ay mga puwersa na inilalapat nang patayo (radial load) o kahanay (axial load) sa baras. Ang paglampas sa rated na kapasidad ng pag -load ng reducer ay maaaring mabilis na makapinsala sa mga bearings at seal.

Higit pa sa mga ito, mahalaga ang operating environment. Malantad ba ang reducer sa matinding temperatura, kinakaing unti -unting kemikal, labis na kahalumigmigan, o nakasasakit na alikabok? Ang mga kundisyong ito ay nagdidikta ng mga kinakailangan para sa mga espesyal na seal, coatings, materyales sa pabahay, at pampadulas.

Paghahambing ng bevel gear kumpara sa mga reducer ng gear ng gear

Ang pagpili sa pagitan ng dalawang pinakakaraniwang uri ng mga reducer ng kanang anggulo ay isang pangunahing isa, na nakasalalay sa trade-off sa pagitan ng kahusayan at ratio. Ang sumusunod na paghahambing ay nagbabalangkas ng kanilang mga pangunahing pagkakaiba:

Ang mga reducer ng gear ng bevel ay karaniwang nagpapatakbo sa mas mataas na kahusayan (95-98% bawat yugto) kumpara sa mga reducer ng gear ng bulate. Ito ay dahil ang kanilang pagkilos ay nagsasangkot ng higit pang pag -ikot ng pakikipag -ugnay at mas kaunting pag -slide ng alitan. Sa kaibahan, ang isang solong yugto ng gear reducer ay karaniwang nag-aalok ng isang saklaw ng kahusayan na 50-90%, na bumababa habang tumataas ang ratio ng pagbawas. Gayunpaman, ang mga gear gear reducer ay higit sa pagkamit ng mataas na ratios ng pagbawas (5: 1 hanggang 70: 1) sa isang solong, compact na yugto, samantalang ang mga gears ng bevel ay madalas na limitado sa mas mababang mga ratios (1: 1 hanggang 6: 1) sa isang solong yugto. Para sa mas mataas na mga ratios, ang mga gears ng bevel ay dapat na pagsamahin sa mga magkatulad na yugto ng baras, na lumilikha ng isang bevel-helical reducer, na nagdaragdag ng laki at gastos. Bukod dito, ang mga pag-setup ng gear ng bulate ay madalas na nagbibigay ng kapaki-pakinabang na tampok sa pag-lock ng sarili, na sa pangkalahatan ay hindi isang katangian ng mga gears ng bevel. Sa wakas, ang mga reducer ng bevel gear, lalo na ang mga disenyo ng tuwid na ngipin, ay maaaring maging mas malakas, habang ang mga reducer ng gear ng gear ay karaniwang tumatakbo nang mas tahimik.

Samakatuwid, ang Pinakamahusay na kanang anggulo ng gearbox para sa mga application na high-torque Iyon din ang humihiling ng mataas na kahusayan ay madalas na maging isang disenyo ng bevel-helical. Para sa mga aplikasyon na nagpapa-prioritize ng isang mataas na ratio ng pagbawas sa isang compact na bakas ng paa at kung saan nais ang pag-lock ng sarili, ang isang reducer ng gear gear ay madalas na mainam at mas matipid na pagpipilian.

Paggalugad ng magkakaibang mga aplikasyon sa buong industriya

Ang natatanging kakayahang baguhin ang direksyon at bawasan ang bilis ay gumagawa ng kanang-anggulo reducer reducer Isang ubiquitous na sangkap sa kabuuan ng isang nakakapagod na hanay ng mga industriya. Sa pagmamanupaktura at materyal na paghawak, sila ang puwersa sa pagmamaneho sa likod ng mga sistema ng conveyor, palletizer, at awtomatikong gabay na sasakyan (AGV), na nagbibigay ng kinakailangang metalikang kuwintas upang ilipat ang mabibigat na naglo -load at umaangkop nang perpekto sa mga sulok ng mga linya ng conveyor. Ang industriya ng pagkain at inumin ay nakasalalay sa hindi kinakalawang na asero na ang anggulo ng reducer para sa mga mixer, agitator, at bottling kagamitan, kung saan ang kalinisan, paglaban ng kaagnasan, at kakayahan sa paghuhugas ay pinakamahalaga. Sa nababago na enerhiya, ang mga reducer na ito ay mahalaga sa mga sistema ng pagsubaybay sa solar, pag -aayos ng anggulo ng mga panel sa buong araw upang sundin ang araw.

Ang mga sektor ng pagmimina at konstruksyon ay nakasalalay sa labis na masungit at matibay na mga reducer ng kanang anggulo sa mga kagamitan sa kuryente tulad ng mga crushers, screen, at winches, na napapailalim sa napakalawak na mga nag-load ng shock at nakasasakit na alikabok. Ang isang tiyak at kritikal na aplikasyon ay ang paghahanap matibay na mga gearbox ng kanang anggulo para sa makinarya ng agrikultura tulad ng mga traktor, pinagsasama, at mga binhi. Ang mga makina na ito ay nangangailangan ng mga reducer na maaaring makatiis hindi lamang mataas na metalikang kuwintas kundi pati na rin ang pagkakalantad sa putik, alikabok, at matinding kondisyon ng panahon. Bukod dito, ang industriya ng automotiko ay gumagamit ng mga ito sa mga pagkakaiba-iba at mga yunit ng Power Take-Off (PTO). Kahit na ang pang-araw-araw na mga produkto ng consumer, mula sa malakas na mga drills ng kamay hanggang sa mga openers ng pintuan ng garahe, ay gumagamit ng mga compact na kanang ang anggulo ng mga reducer upang maihatid ang mataas na metalikang kuwintas sa isang nakakulong na puwang. Ang hindi kapani -paniwalang kakayahang magamit na ito ay binibigyang diin ang kanilang pangunahing papel sa mga modernong mekanika.

Tinitiyak ang Longevity: Mga tip sa pagpapanatili at pag -aayos

Ang wastong pagpapanatili ay ang nag-iisang pinakamahalagang kadahilanan sa pag-maximize ng buhay ng serbisyo at pagiging maaasahan ng isang reducer ng reducer ng gearbox. Ang isang mahusay na pinapanatili na yunit ay maaaring gumana nang mahusay sa loob ng maraming taon, habang ang pagpapabaya ay maaaring humantong sa pagkabigo ng sakuna at hindi planadong downtime. Ang pundasyon ng pagpapanatili ay pagpapadulas. Ang paggamit ng tamang uri at grado ng pampadulas, na pinananatili sa tamang antas, ay hindi maaaring makipag-usap. Ang langis o grasa ay binabawasan ang pagsusuot, nagwawasak ng init, at pinoprotektahan laban sa kaagnasan. Mahalagang sundin ang mga rekomendasyon ng tagagawa para sa paunang uri ng pampadulas at ang mga agwat para sa mga pagbabago sa langis o muling pagbubuo. Para sa malupit na mga kapaligiran o patuloy na operasyon, ang mga agwat na ito ay maaaring paikliin. Regular na suriin para sa mga pampadulas na pagtagas, na madalas na ipinahiwatig ng akumulasyon ng langis sa paligid ng mga seal o pabahay.

Karaniwang mga isyu at mga hakbang sa diagnostic

Kahit na may mahusay na pagpapanatili, maaaring lumitaw ang mga isyu. Ang maagang pagsusuri ay susi upang maiwasan ang mga menor de edad na problema sa pagiging pangunahing pag -aayos.

• Sobrang init: Ito ay madalas na sanhi ng hindi sapat na pagpapadulas (mababang antas ng langis, maling uri ng pampadulas), labis na karga, o labis na nakapaligid na temperatura. Suriin muna ang kondisyon ng pag -load at pampadulas.
• Hindi pangkaraniwang ingay (whining, paggiling, katok): Ang labis na ingay ay karaniwang nagpapahiwatig ng isang problema sa mga gears o bearings. Ang whining ay maaaring ituro sa maling pag -misalignment o pagsusuot, habang ang paggiling ay madalas na nagmumungkahi ng matinding pinsala sa ngipin ng gear. Ang katok ay maaaring isang tanda ng nasira na mga bearings o labis na backlash.
• Vibration: Ang labis na panginginig ng boses ay karaniwang nagreresulta mula sa misalignment sa pagitan ng reducer at ang hinimok/pagmamaneho ng mga yunit, pagod na mga bearings, isang hindi balanseng pag -load, o isang nasira na ngipin ng gear.
• Leakage: Ang mga pagtagas ng langis ay kadalasang nasusubaybayan sa mga nabigo na mga seal. Kilalanin ang mapagkukunan ng pagtagas at palitan kaagad ang selyo upang maiwasan ang pagkawala at kontaminasyon ng pampadulas.

Ang pagtatatag ng isang mahuhulaan na programa sa pagpapanatili, kabilang ang regular na pagsusuri ng panginginig ng boses at thermography, ay makakatulong na makita nang maaga ang mga isyung ito. Para sa mga nagtataka kung paano mag-install ng isang reducer ng reducer ng kanang anggulo nang maayos , Ang proseso ay palaging nagsisimula sa pagtiyak ng isang firm, flat mounting na ibabaw upang maiwasan ang pagbaluktot sa pabahay. Ang mga shaft ay dapat na nakahanay nang tumpak upang mabawasan ang panginginig ng boses at pag -load. Ang lahat ng mga koneksyon ay dapat na ligtas, at ang yunit ay dapat na lubricated bago magsimula. Ang pagsunod sa manu -manong pag -install ng tagagawa ay ganap na kritikal para sa pagtiyak ng pinakamainam na pagsunod sa pagganap at pagsunod sa warranty. Para sa sinumang naghahanap Mga tip sa pagpapanatili ng reducer sa kanan , Ang mantra ay pare -pareho: pare -pareho ang mga tseke, pare -pareho ang paggamit ng tamang mga pampadulas, at pare -pareho ang pansin sa hindi pangkaraniwang tunog o temperatura.

Mga pagsasaalang -alang sa gastos at mga kadahilanan ng sourcing

Ang gastos sa pagkuha ng isang kanang-anggulo na reducer ng gearbox ay isang bahagi lamang ng kabuuang gastos ng pagmamay-ari. Habang ang paunang presyo ay palaging pagsasaalang -alang, dapat itong timbangin laban sa mga kadahilanan tulad ng inaasahang habang -buhay, mga kinakailangan sa pagpapanatili, at kahusayan ng enerhiya. Ang isang mas mura, mababang kalidad na reducer ay maaaring magkaroon ng isang mas mataas na rate ng pagkabigo, na humahantong sa mas madalas na mga kapalit at magastos na downtime ng produksyon, na sa huli ay ginagawang mas mahal kaysa sa isang premium, maaasahang modelo. Ang pagkonsumo ng enerhiya ay isa pang pangunahing kadahilanan. Ang isang mas mahusay na bevel gear reducer, halimbawa, ay kumonsumo ng mas kaunting koryente sa buhay nito kaysa sa isang hindi gaanong mahusay na gear reducer na gumaganap ng parehong gawain, na maaaring magresulta sa makabuluhang pagtitipid ng gastos sa enerhiya.

Kapag nag -sourcing, mahalaga na isaalang -alang ang reputasyon ng tagagawa para sa kalidad, pagkakaroon ng suporta sa teknikal, at ang mga oras ng tingga para sa parehong paunang pagkakasunud -sunod at anumang mga potensyal na kapalit na bahagi. Ang standardisasyon sa loob ng isang pasilidad ay maaari ring mabawasan ang mga gastos sa pamamagitan ng pagliit ng bilang ng iba't ibang mga ekstrang bahagi na kailangang ma -stock. Ang mga pangunahing katanungan na itanong ay isama ang kadahilanan ng serbisyo ng reducer (isang rating ng kakayahang hawakan ang mga labis na karga), ang mga termino ng warranty, at ang pagkakaroon ng mga pagpipilian sa pagpapasadya kung ang mga karaniwang modelo ay hindi nakakatugon sa iyong mga tiyak na kinakailangan. Pag -unawa sa Gastos ng Ang mga reducer ng bilis ng kanang-anggulo nagsasangkot sa holistic view na ito, pagbabalanse ng paitaas na pamumuhunan na may pangmatagalang pagiging maaasahan at kahusayan sa pagpapatakbo.
