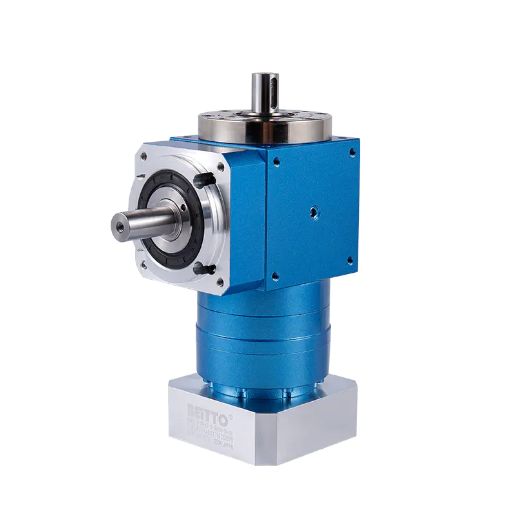

Ang Ultimate Guide sa High Torque Planetary Gearboxes: Disenyo, Mga Bentahe, at Application

Sa mundo ng precision motion control at power transmission, ilang bahagi ang kasing kritikal at versatile gaya ng mataas na metalikang kuwintas na planetary gearbox . Kilala sa kanilang pambihirang density ng torque, tigas, at katumpakan, ang mga gearbox na ito ay ang backbone ng hinihingi na mga pang-industriyang aplikasyon. Ang komprehensibong gabay na ito ay sumasalamin sa mga prinsipyo ng engineering, mga pangunahing benepisyo, at pamantayan sa pagpili para sa mga planetary gearbox, na may pagtuon sa mga solusyon na may mataas na torque para sa pinakamahabang gawain.

Pag-unawa sa Planetary Gearbox Architecture

Sa kaibuturan nito, ang isang planetary gear system ay binubuo ng tatlong pangunahing bahagi na nakaayos nang concentrically, na ginagaya ang isang solar system. Ang kakaibang disenyo na ito ang pinagmumulan ng mga kahanga-hangang kakayahan nito.

Mga Pangunahing Bahagi at Ang Kanilang Pag-andar

• Sun Gear: Ang gitnang gear, na karaniwang ang input driver.
• Planet Gears: Maramihang mga gear na umiikot sa paligid ng sun gear, na nakikipag-ugnay sa araw at sa ring gear.
• Planet Carrier: Hinahawakan ang mga gear ng planeta sa lugar at madalas na nagsisilbing output, na naghahatid ng multiplied na metalikang kuwintas.
• Ring Gear (Annulus): Ang panlabas na singsing na may mga ngiping nakaharap sa loob na nakapaloob sa buong sistema, kadalasang nakatigil o ginagamit bilang alternatibong output.

Paano Nakakamit ang Torque Multiplication

Ang kapangyarihan ng planetary design ay nakasalalay sa kakayahang ipamahagi ang load sa maraming planeta gears. Ang pagbabahagi ng load na ito ang nagbibigay-daan sa isang compact form factor na pangasiwaan ang napakalaking puwersa. Kapag ang metalikang kuwintas ay inilapat sa sun gear, ito ay nagtutulak sa planeta gears, na pagkatapos ay "lumakad" kasama ang nakatigil na ring gear. Ang pagkilos na ito ay nagiging sanhi ng pag-ikot ng planeta carrier sa isang pinababang bilis ngunit may makabuluhang pagtaas ng torque. Ang ratio ng pagbabawas ay tinutukoy ng bilang ng mga ngipin sa araw, mga planeta, at ring gear. Gaya ng nabanggit sa mga tekstong mechanical engineering, ang pangunahing pormula para sa isang simpleng planetary set's ratio (na may fixed ring gear) ay 1 (Ring Gear Teeth / Sun Gear Teeth), na nagpapaliwanag sa matataas na ratio na makakamit sa isang yugto [1].

Mga Pangunahing Bentahe ng Mataas na Torque Planetary Gearbox

Ang pagpili ng planetary gearbox kaysa sa iba pang mga uri, tulad ng parallel shaft o worm gear na disenyo, ay nag-aalok ng natatanging hanay ng mga pakinabang para sa mga application na may mataas na pagganap.

Mga Kritikal na Bentahe sa Mga Sitwasyong High-Demand:

• Pambihirang Torque-to-Volume Ratio: Ang pagbabahagi ng load sa maraming planeta ay nagbibigay-daan para sa isang mas mataas na output ng torque sa isang mas maliit, mas space-efficient na pakete kumpara sa iba pang mga uri ng gear.
• Mataas na Katumpakan at Mababang Backlash: Ang precision manufacturing ay humahantong sa minimal na angular displacement sa pagitan ng input at output sa ilalim ng load, mahalaga para sa robotics at automated positioning system.
• Superior Stiffness at Torsional Rigidity: Ang coaxial na disenyo at maraming mga contact point ng gear ay nagreresulta sa mahusay na pagtutol sa pag-twist sa ilalim ng pagkarga, na tinitiyak ang tumpak na paghahatid ng paggalaw.
• Mataas na Kahusayan: Sa mga kahusayan na kadalasang lumalampas sa 97% bawat yugto, pinapaliit ng mga planetary gearbox ang pagkawala ng kuryente, binabawasan ang pagbuo ng init at mga gastos sa pagpapatakbo.

Para sa mga inhinyero, ang pag-unawa sa mga trade-off sa pagitan ng iba't ibang mga arkitektura ng gearbox ay mahalaga. Ang isang direktang paghahambing ay nililinaw ang planetary advantage:

Pagtugon sa Mga Karaniwang Hamon at Teknikal na Pagsasaalang-alang

Bagama't matatag ang mga planetary gearbox, ang kanilang pagganap at mahabang buhay ay nakasalalay sa pagtugon sa mga partikular na disenyo at mga hamon sa pagpapatakbo.

Pagtagumpayan ang Pag-aalis ng init sa Mataas na Torque Application

Ang tuluy-tuloy na operasyon sa ilalim ng mataas na load ay bumubuo ng makabuluhang init. Ang epektibong pamamahala ng thermal ay hindi isang opsyon ngunit isang pangangailangan. Isinasama ng mga advanced na disenyo ang mga feature tulad ng pinagsamang mga cooling fins, mga optimized na lubrication path, at ang paggamit ng high-performance synthetic lubricant. Halimbawa, kapag tinukoy ang isang gearbox para sa tuloy-tuloy na tungkulin mataas na metalikang kuwintas planetary gear drive , dapat kalkulahin ng mga inhinyero ang rating ng thermal power upang matiyak na ang yunit ay makakapag-alis ng init nang kasing-epektibo nito habang nagpapadala ito ng metalikang kuwintas.

Tinitiyak ang Katatagan at Mahabang Buhay ng Serbisyo

Ang tibay ay pinakamahalaga, lalo na sa malupit na kapaligiran. Ang susi sa mahabang buhay ay ang kalidad ng gear teeth machining, bearing selection, at housing integrity. Ang tumpak na paggiling ng mga ngipin ng gear upang makamit ang isang perpektong profile ay binabawasan ang mga konsentrasyon ng stress at pinapaliit ang pagkasira. Higit pa rito, ang pagpili ng mga bearings na maaaring humawak ng parehong radial at axial load mula sa planetary gears ay kritikal. Isang gearbox na ginawa para sa heavy-duty planetary gearboxes para sa industriyal na automation ay madalas na nagtatampok ng carburized at hardened gears, malalaking-capacity bearings, at matatag, sealed housings upang ibukod ang mga contaminants.

Pagpili ng Optimal Reduction Ratio

Ang reduction ratio ay direktang nakakaapekto sa bilis ng output, torque, at system inertia. Ang multi-stage planetary gearbox ay nagbibigay-daan para sa napakataas na ratio (hal., 100:1 o higit pa) habang pinapanatili ang isang compact na laki. Ang pagpili ng tamang ratio ay nagsasangkot ng pagbabalanse sa bilis ng pagpapatakbo ng motor sa nais na bilis ng output at metalikang kuwintas. Ito ay isang kritikal na hakbang sa pagdidisenyo ng mga sistema tulad ng mababang backlash mataas na metalikang kuwintas planetary gear system para sa precision indexing o robotic arms, kung saan ang dynamic na tugon at positional accuracy ay magkakaugnay.

Malalim na Sumisid sa Mga Espesyal na Domain ng Application

Ang mga kakaibang katangian ng mataas na torque planetary gearboxes ay ginagawa silang kailangang-kailangan sa malawak na spectrum ng mga industriya.

Robotics at Automated Machinery

Sa robotics, ang precision, compactness, at reliability ay hindi mapag-usapan. Ang mga planetary gearbox ay ang gustong solusyon para sa mga robot joint drive, na nagbibigay ng mataas na torque na kailangan upang ilipat ang mga manipulator habang pinapanatili ang tumpak na positional control. Ang kanilang mababang backlash ay mahalaga para sa paulit-ulit na katumpakan. Ito ang dahilan kung bakit sila ang sentro sa mataas na torque planetary gearboxes para sa robotics arms , nagbibigay-daan sa makinis, malakas, at tumpak na paggalaw sa mga robot ng pagpupulong, hinang, at paghawak ng materyal.

Renewable Energy System

Ang sektor ng nababagong enerhiya ay nagpapakita ng ilan sa mga pinaka-hinihingi na kondisyon sa pagpapatakbo. Sa wind turbine pitch at yaw control system, ang mga gearbox ay dapat makatiis ng napakalaking at pabagu-bagong load, malupit na panahon, at nangangailangan ng kaunting maintenance sa loob ng mga dekada. Ang mga planetary gearbox, na may mataas na kapasidad ng torque at tibay, ay angkop na angkop para sa mga tungkuling ito. Ang kanilang disenyo ay nagpapahintulot sa kanila na mahusay na ilipat at kontrolin ang napakalaking pwersa na kasangkot sa pagsasaayos ng mga blades ng turbine.

Mobile at Off-Road Equipment

Para sa mga excavator, crane, at iba pang mabibigat na makinarya, ang densidad ng kuryente at pagkamasungit ay susi. Ang mga planetary gear ay kadalasang ginagamit sa mga wheel drive at slewing ring sa loob ng mga makinang ito. Ang kanilang kakayahang pangasiwaan ang mga shock load at magbigay ng mataas na torque sa isang compact na sobre ay walang kaparis. Kapag isinama sa mga planetary gearbox para sa mga kagamitan sa pagmimina at konstruksiyon , ang mga ito ay ininhinyero na may pinahusay na sealing at corrosion resistance upang gumanap nang maaasahan sa maalikabok, basa, at abrasive na kapaligiran.

Innovation at ang Hinaharap ng Planetary Gear Technology

Ang paghahangad ng mas mataas na pagganap ay patuloy na nagtutulak ng pagbabago. Nakatuon ang pananaliksik sa mga lugar tulad ng mga advanced na materyales (hal., mga composite at high-strength alloys), proprietary heat treatment na proseso, at ultra-precision na mga diskarte sa pagmamanupaktura. Higit pa rito, ang pagsasama ng mga sensor para sa pagsubaybay sa kondisyon at predictive na pagpapanatili ay nagiging isang karaniwang tampok sa susunod na henerasyong "matalinong" gearbox. Ang mga pagsulong na ito ay naglalayong itulak ang mga hangganan ng kung ano ang posible para sa mataas na metalikang kuwintas na planetary gearbox pagganap, na humahantong sa mas higit na kahusayan, mas mahabang buhay, at mas matalinong pagsasama sa magkakaugnay na mga sistemang pang-industriya [2].

Pagpili ng Tamang High Torque Planetary Gearbox: Isang Praktikal na Gabay

Ang paggawa ng tamang pagpili ay nagsasangkot ng isang sistematikong pagsusuri ng mga kinakailangan ng iyong aplikasyon laban sa mga detalye ng gearbox.

Mga Kritikal na Parameter na Susuriin

• Na-rate na Torque at Peak Torque: Siguraduhin na ang na-rate na torque ng gearbox ay nakakatugon sa iyong tuluy-tuloy na pagkarga, at ang pinakamataas na rating ng torque nito ay lumampas sa anumang inaasahang shock load.
• Ratio ng Pagbawas: Itugma ang ratio sa iyong nais na bilis ng output at metalikang kuwintas, na isinasaalang-alang ang mga katangian ng motor.
• Backlash: Tumukoy ng halaga ng backlash na nakakatugon sa mga pangangailangan sa katumpakan ng iyong aplikasyon (hal., <5 arc-min para sa high-precision na automation).
• Input/Output Configuration: Kumpirmahin ang mga uri ng shaft (naka-key, splined), laki, at mounting interface (flange, foot) ay magkatugma.
• Mga Rating sa Kapaligiran: Suriin ang mga rating ng IP (Ingress Protection) para sa paglaban sa alikabok at tubig, at tiyaking angkop ang hanay ng temperatura ng pagpapatakbo.

Mga Madalas Itanong (FAQ)

1. Ano ang gumagawa ng isang planetary gearbox na "high torque"?

A mataas na metalikang kuwintas na planetary gearbox ay partikular na inhinyero upang maghatid ng napakataas na output torque na may kaugnayan sa laki nito. Ito ay nakakamit sa pamamagitan ng precision-machined, pinatigas na mga ngipin ng gear, na-optimize na bearing arrangement, at kadalasang maraming yugto ng gear upang epektibong ma-multiply ang torque sa loob ng compact housing.

2. Paano ko malalaman kung kailangan ko ng modelong low-backlash?

Kailangan mo ng isang mababang backlash mataas na metalikang kuwintas planetary gear system kung ang iyong aplikasyon ay nagsasangkot ng tumpak na pagpoposisyon, paulit-ulit na pag-index, o mabilis na pagbaliktad ng paggalaw. Kasama sa mga halimbawa ang mga robotic arm, CNC rotary table, at precision automation stage kung saan kahit ang maliliit na positional error ay hindi katanggap-tanggap.

3. Maaari bang pangasiwaan ng mga planetary gearbox ang tuluy-tuloy, mabigat na operasyon?

Oo, ngunit dapat silang partikular na idinisenyo para dito. Maghanap ng mga gearbox na ibinebenta tuloy-tuloy na tungkulin mataas na metalikang kuwintas planetary gear drive . Kabilang sa mga pangunahing tampok ang mahusay na pamamahala ng thermal (mga cooling fins, mahusay na pagpapadulas), mataas na kalidad na mga bearings, at mga gear na idinisenyo para sa pinahabang buhay sa ilalim ng patuloy na pagkarga.

4. Bakit karaniwan ang mga planetary gearbox sa robotics?

Ang kanilang mataas na densidad ng kapangyarihan ay nagbibigay-daan para sa malalakas, compact joint actuator. Ang mababang backlash at mataas na torsional stiffness ng mataas na torque planetary gearboxes para sa robotics arms paganahin ang tumpak at paulit-ulit na paggalaw, na siyang pundasyon ng robotic accuracy at performance.

5. Ano ang mga palatandaan ng pagkasira o pagkabigo sa isang planetary gearbox?

Kasama sa mga karaniwang indicator ang tumaas na ingay o vibration, tumataas na temperatura ng pagpapatakbo, nakikitang pagtagas ng lubricant, at isang masusukat na pagtaas ng backlash. Para sa mga kritikal na kagamitan tulad ng heavy-duty planetary gearboxes para sa industriyal na automation , ang pagpapatupad ng isang regular na pagsusuri ng vibration at programa sa pagsubaybay sa langis ay inirerekomenda para sa predictive na pagpapanatili.

Ang mataas na metalikang kuwintas na planetary gearbox tumatayo bilang tuktok ng mekanikal na disenyo, na nag-aalok ng walang kapantay na kumbinasyon ng lakas, katumpakan, at kahusayan sa isang compact na pakete. Mula sa tumpak na mga joints ng mga pang-industriyang robot hanggang sa napakalaking drivetrain ng construction machinery, ang papel nito ay kailangang-kailangan. Habang isinusulong ng mga industriya ang higit na automation, mas mataas na kahusayan, at mas matatag na kagamitan, lalago lamang ang pangangailangan para sa mga advanced na solusyon sa planetary gear. Ang mga tagagawa na pinagsasama ang makabagong R&D sa mga masusing proseso ng produksyon, tulad ng mga sumusunod sa mahigpit na pamantayan sa mga precision engineering hub, ay nakahanda na pangunahan ang ebolusyon na ito, na naghahatid ng maaasahang mga solusyon sa paghahatid ng kuryente na umaasa sa modernong industriya.

Mga sanggunian

[1] J. Uicker, G. Pennock, at J. Shigley, "Theory of Machines and Mechanisms," 5th ed., Oxford University Press, 2017. (Paliwanag ng mga pangunahing planetary gear ratio formula at kinematics).

[2] "Mga Pagsulong sa Disenyo at Paggawa ng Gear," International Academy for Production Engineering (CIRP) Annals, vol. 68, hindi. 2, 2019. (Pagsusuri ng mga modernong materyales, mga diskarte sa pagmamanupaktura, at pinagsamang teknolohiya ng sensor sa mga sistema ng gear).
