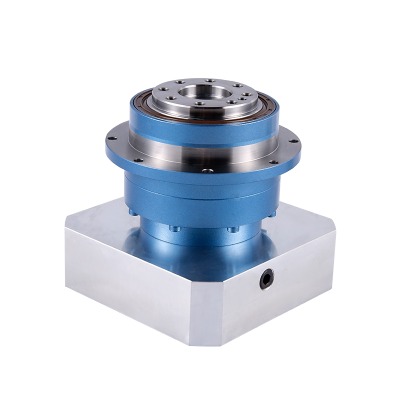

Mababang Backlash High Precision Torque AHB Planetary Gearbox Reducer
Planetary Reducer
Mga tampok ng planetary reducer 1. Tahimik: Gumamit ng helical gears upang makamit...
Tingnan ang Mga DetalyeSa pabago -bagong mundo ng pang -industriya na automation at robotics, ang kahusayan at pagiging maaasahan ng isang sistema ay madalas na nakasalalay sa mga pangunahing sangkap nito. Ang Mataas na gearbox ng planeta ng metalikang kuwintas nakatayo bilang isang tulad ng kritikal na elemento, mahalaga para sa paghahatid ng kapangyarihan at katumpakan sa isang compact form. Ang gabay na ito ay idinisenyo upang i -demystify ang proseso ng pagpili, na tumutulong sa iyo na mag -navigate sa mga pangunahing kadahilanan at teknikal na mga pagtutukoy upang piliin ang perpektong gearbox para sa iyong mga tiyak na pangangailangan. Sakupin namin ang mga pangunahing prinsipyo ng mga gearbox na ito, mag -alis sa mga kritikal na mga teknikal na mga parameter, galugarin ang mga tiyak na mga sitwasyon ng aplikasyon para sa mga motor ng servo at robotics, at sa wakas, talakayin kung ang isang pasadyang solusyon ay ang pinakamahusay na landas pasulong.
Ang isang planeta na gearbox, na kilala rin bilang isang epicyclic gearbox, ay isang sopistikadong sistema ng gear na gumagamit ng isang natatanging pag -aayos ng mga gears upang makamit ang mataas na ratios ng pagbawas at mahusay na paghahatid ng metalikang kuwintas. Ang system ay binubuo ng isang gitnang sun gear, maraming mga gears ng planeta na umiikot sa sun gear, at isang singsing na gear na may panloob na ngipin na nakapaloob sa buong pagpupulong. Ang pagsasaayos na ito ay madalas na inihambing sa aming solar system, kasama ang sun gear sa gitna at ang planeta ay nag -a -o -o -gamit sa planeta. Pinapayagan ng disenyo na ito ang pag -load na maibahagi sa maraming mga gears ng planeta, na makabuluhang pinatataas ang kapasidad ng metalikang kuwintas at pinapabuti ang pangkalahatang kahusayan ng system kumpara sa tradisyonal na kahanay na mga gearbox ng baras. Ang compact na laki ng isang planeta na gearbox, na sinamahan ng kakayahang hawakan ang napakalawak na metalikang kuwintas, ginagawang isang ginustong pagpipilian sa isang malawak na hanay ng mga pang -industriya na aplikasyon. Habang ang isang solong yugto ng planeta na gearbox ay nagbibigay ng isang malaking ratio ng pagbawas, ang maraming mga yugto ay maaaring mai-stack upang makamit ang mas mataas na ratios, isang karaniwang kasanayan para sa mga aplikasyon na nangangailangan ng napakababang bilis ng output at napakataas na metalikang kuwintas.
Ang termino Mataas na gearbox ng planeta ng metalikang kuwintas ay hindi lamang isang parirala sa marketing; Tinukoy nito ang isang kritikal na katangian ng pagganap. Ang mataas na metalikang kuwintas ay ang rotational na katumbas ng linear na puwersa. Sa isang gearbox, pinapayagan nito ang system na magpadala ng isang malaking halaga ng kapangyarihan mula sa isang high-speed, low-torque motor sa isang mababang bilis, high-torque output. Mahalaga ito para sa mga aplikasyon na nagsasangkot ng paglipat ng mabibigat na naglo -load, pagtagumpayan ng makabuluhang pagtutol, o pagkamit ng mabilis na pagbilis at pagkabulok. Para sa a Mataas na gearbox ng planeta ng metalikang kuwintas para sa servo motor , Ang kakayahang ito ay isinasalin nang direkta sa pinahusay na pagganap ng makina. Halimbawa, sa isang robotic braso, ang gearbox ay dapat magbigay ng sapat na metalikang kuwintas upang maiangat ang mga mabibigat na bagay at mapanatili ang posisyon laban sa gravity nang walang labis na kasalukuyang motor. Nang walang isang mataas na gearbox ng metalikang kuwintas, ang motor ay madaling kapitan ng sobrang pag -init at napaaga na pagkabigo. Ang compact na laki ng mga gearbox na ito, na sinamahan ng kanilang pambihirang density ng kuryente, ay nangangahulugan na ang mga inhinyero ay maaaring magdisenyo ng mas maliit, mas magaan, at mas mahusay na mga makina nang hindi nakompromiso sa lakas at pagiging maaasahan. Ang kahalagahan ng mataas na metalikang kuwintas ay hindi maaaring ma -overstated; Ito ang pangunahing parameter na nagsisiguro na ang isang sistema ay maaaring magsagawa ng inilaan nitong pag -andar sa ilalim ng pinaka -hinihingi na mga kondisyon.
Ang backlash ay isang kritikal na kadahilanan sa pagganap ng isang planeta na gearbox, lalo na sa mga aplikasyon ng katumpakan. Ito ay tinukoy bilang ang maliit na halaga ng pag -play ng pag -ikot o clearance sa pagitan ng mga ngipin ng gear. Habang ang ilang backlash ay likas sa anumang sistema ng gear, ang labis na backlash ay maaaring humantong sa mga makabuluhang problema. Sa a Mababang backlash mataas na metalikang planeta ng planeta , ang mga pagpapahintulot sa pagmamanupaktura ay lubos na masikip upang mabawasan ang paglalaro na ito. Ang mga kahihinatnan ng mataas na backlash ay kasama ang hindi tumpak na pagpoposisyon, mga panginginig ng boses sa panahon ng operasyon, at napaaga na pagsusuot sa mga ngipin ng gear. Para sa mga application tulad ng CNC machining, medikal na aparato, at awtomatikong gabay na sasakyan (AGV), ang bawat antas ng kawastuhan ng pag -ikot ay mahalaga. Ang isang mababang backlash gearbox ay nagsisiguro na makinis, paulit -ulit na paggalaw, na mahalaga para sa pagpapanatili ng integridad ng proseso ng pagmamanupaktura o ang katumpakan ng isang robotic na paggalaw. Upang makamit ang mababang backlash, ang mga tagagawa ay madalas na gumagamit ng mga dalubhasang pamamaraan ng pagputol ng gear, mga bearings ng katumpakan, at mga advanced na proseso ng pagpupulong. Para sa isang potensyal na mamimili, ang pag-unawa sa kahalagahan ng mababang backlash ay susi sa pagkakaiba-iba ng isang mataas na kalidad, mataas na pagganap na gearbox mula sa isang mas mababang modelo.
Ang metalikang kuwintas ay ang nag -iisang pinakamahalagang detalye para sa isang planeta na gearbox. Dinidikta nito ang dami ng lakas ng pag -ikot na maaaring makagawa ng gearbox. Kapag pumipili ng isang gearbox, dapat mong isaalang -alang ang dalawang pangunahing halaga ng metalikang kuwintas: Na -rate na metalikang kuwintas at rurok na metalikang kuwintas. Ang na -rate na metalikang kuwintas ay ang tuluy -tuloy na metalikang kuwintas na maaaring maipadala ng gearbox sa buong buhay ng serbisyo nito nang walang sobrang pag -init o pagkabigo. Ang halagang ito ay ginagamit para sa pagsukat ng gearbox para sa normal na mga kondisyon ng operating. Ang peak torque, sa kabilang banda, ay ang maximum na metalikang kuwintas na maaaring hawakan ng gearbox para sa isang maikling tagal, karaniwang sa panahon ng pagpabilis, pagkabulok, o mga nag -load ng shock. Ang pagkabigo sa account para sa rurok na metalikang kuwintas ay maaaring humantong sa pagkabigo sa sakuna. Mahalaga rin na isaalang -alang ang mga axial at radial na naglo -load na maaaring hawakan ng output shaft, dahil ang mga puwersang ito ay maaaring makaapekto sa habang -buhay ng mga bearings at gears. Ang isang gearbox na may isang mataas na kapasidad ng pag -load ay maaaring mas mahusay na makatiis sa mga stress mula sa mabigat o cantilevered na naglo -load. Narito ang isang simpleng paghahambing ng mga uri ng metalikang kuwintas:
| Uri ng metalikang kuwintas | Paglalarawan | Halimbawa ng Application |
| Na -rate na metalikang kuwintas | Ang tuluy -tuloy na metalikang kuwintas ang gearbox ay maaaring hawakan nang walang hanggan sa ilalim ng normal na mga kondisyon ng operating. | Patuloy na bilis ng conveyor belt. |
| Peak Torque | Ang maximum na metalikang kuwintas ang gearbox ay maaaring makatiis para sa maikli, magkakasunod na mga panahon. | Simula at paghinto ng isang mabibigat na pagkarga. |
| Torsional higpit | Ang paglaban ng gearbox sa pagpapapangit sa ilalim ng isang twisting load. Ang isang stiffer gearbox ay nagpapanatili ng mas mahusay na katumpakan ng positional. | Katumpakan na robotic braso joints. |
Ang ratio ng gear ay ang ratio ng bilis ng pag -input sa bilis ng output. Ito ay isang pangunahing parameter na direktang nakakaimpluwensya sa pagganap ng buong sistema. Ang isang mas mataas na ratio ng gear ay magreresulta sa isang mas mababang bilis ng output ngunit isang proporsyonal na mas mataas na output metalikang kuwintas. Halimbawa, ang isang gearbox na may ratio na 10: 1 ay mabawasan ang bilis ng pag -input sa pamamagitan ng isang kadahilanan ng 10 at dagdagan ang metalikang kuwintas sa pamamagitan ng isang kadahilanan ng 10 (mga pagkalugi sa kahusayan ng minus). Ang pagpili ng tamang ratio ay isang mahalagang trade-off. Kung ang iyong aplikasyon ay nangangailangan ng mataas na bilis, kakailanganin mo ang isang mas mababang ratio ng gear, na kung saan ay nangangahulugang mas kaunting pagdami ng metalikang kuwintas. Sa kabaligtaran, kung kailangan mong ilipat ang isang mabibigat na pag -load, kakailanganin mo ang isang mataas na ratio ng gear upang maibigay ang kinakailangang metalikang kuwintas, ngunit ito ay limitahan ang iyong maximum na bilis. Ang proseso ng pagpili ay dapat magsimula sa isang pagsusuri ng mga kinakailangan sa bilis at metalikang kuwintas ng iyong aplikasyon. Batay sa mga pangangailangan na ito, maaari mong makalkula ang kinakailangang ratio ng gear. Mahalaga rin na isaalang -alang ang bilang ng mga yugto sa gearbox. Ang isang solong yugto ng gearbox ay mas simple at mas mahusay, ngunit ang isang multi-stage gearbox ay maaaring makamit ang mas mataas na ratios sa isang compact space. Ang pagpili sa pagitan ng isang solong yugto o disenyo ng multi-yugto ay nakasalalay sa mga tiyak na kinakailangan ng iyong aplikasyon para sa bilis, metalikang kuwintas, at bakas ng paa.
Ang pisikal na pagsasama ng gearbox sa iyong makina ay kasinghalaga ng mga pagtutukoy sa teknikal. Ang mga sukat ng gearbox at pag -mount ng pagsasaayos ay dapat na katugma sa iyong motor at ang magagamit na puwang. Nag -aalok ang mga tagagawa ng iba't ibang mga pagpipilian sa pag -mount, kabilang ang mga flange mounts, shaft mounts, at mga mount mount. Ito ay kritikal upang kumpirmahin na ang output ng flange ng gearbox ay tumutugma sa mga sukat at pattern ng bolt ng iyong motor upang matiyak ang isang ligtas at mahigpit na koneksyon. Ang input shaft ng gearbox ay dapat ding katugma sa baras ng motor. Ang isang mismatched na koneksyon ay maaaring humantong sa mga panginginig ng boses, misalignment, at napaaga na pagsusuot. Bilang karagdagan, kailangan mong isaalang -alang ang bigat at laki ng gearbox, lalo na sa mga aplikasyon kung saan ang timbang ay isang pag -aalala, tulad ng sa aerospace o portable na kagamitan. Habang ang maraming mga gearbox ay sumusunod sa mga pamantayang sukat, ang ilang mga aplikasyon ay maaaring mangailangan ng mga pasadyang-machined flanges o adapter upang matiyak ang isang perpektong akma. Laging sumangguni sa mga teknikal na guhit at pagtutukoy ng tagagawa bago gumawa ng isang pagbili. Tinitiyak ng tamang pisikal na akma hindi lamang isang maayos na proseso ng pagpupulong kundi pati na rin ang pangmatagalang pagiging maaasahan at katatagan ng iyong buong sistema ng drive.
Ang mga motor ng servo ay malawakang ginagamit sa pang -industriya na automation dahil sa kanilang kakayahang magbigay ng tumpak na kontrol sa bilis, posisyon, at metalikang kuwintas. Gayunpaman, karaniwang nagpapatakbo sila sa mataas na bilis at mababang metalikang kuwintas. Dito a Mataas na gearbox ng planeta ng metalikang kuwintas para sa servo motor nagiging kailangang -kailangan. Sa pamamagitan ng pagpapares ng servo motor na may isang gearbox, maaari mong makamit ang isang mas mababang bilis ng output at isang makabuluhang mas mataas na metalikang kuwintas, na nagpapagana sa motor na magmaneho ng mas malaki at mas mabibigat na mga naglo -load. Ang kumbinasyon na ito ay pangkaraniwan sa isang malawak na hanay ng mga industriya. Halimbawa, sa makinarya ng packaging, pinapayagan ng gearbox ang servo motor na mabilis at tumpak na posisyon ng mga produkto sa isang conveyor belt. Sa mga kagamitan sa pag -print, tinitiyak nito ang pare -pareho at tumpak na pagpapakain sa papel. Sa mga awtomatikong linya ng pagpupulong, nagbibigay ito ng puwersa na kinakailangan upang higpitan ang mga turnilyo o pindutin ang mga sangkap sa lugar na may mataas na kawastuhan. Ang gearbox ay kumikilos din bilang isang reducer, na nagpapahintulot sa motor na tumakbo sa pinakamainam, high-speed range, kung saan ito ay pinaka-mahusay at gumagawa ng hindi bababa sa init. Ang mababang backlash ng isang precision planetary gearbox ay partikular na kapaki -pakinabang sa mga application na ito, dahil tinitiyak nito na ang mataas na katumpakan ng motor ng servo ay hindi nawala sa panahon ng paghahatid ng kuryente.
Ang mga Robotics ay kumakatawan sa isa sa mga pinaka -hinihingi na aplikasyon para sa mga planeta na gearbox. Ang mga joints ng robot ay nangangailangan ng mga sangkap na hindi lamang malakas ngunit magaan din at compact upang mabawasan ang pangkalahatang masa ng braso. Ang mataas na lakas ng density ng a Mataas na gearbox ng planeta ng metalikang kuwintas para sa mga robotics ginagawang perpektong pagpipilian. Pinapayagan ng disenyo ang gearbox na hawakan ang napakalawak na mga naglo -load at biglaang mga pagbabago sa direksyon, na karaniwan sa mga paggalaw ng robotic. Bukod dito, ang mababang tampok na backlash ay ganap na kritikal sa mga robotics. Ang anumang pag -play o slop sa gearbox ay direktang isalin sa hindi tumpak na pagpoposisyon ng end effector ng robot, na ginagawang imposible upang maisagawa ang tumpak na mga gawain tulad ng hinang, pagpipinta, o masalimuot na pagpupulong. Ang mataas na torsional higpit ng isang planeta na gearbox ay nag -aambag din sa pangkalahatang katigasan at pag -uulit ng robot. Sa isang robotic braso, maraming mga gearbox ang ginagamit sa bawat pinagsamang, at ang kanilang pinagsama -samang pagganap ay tumutukoy sa kawastuhan ng robot. Para sa kadahilanang ito, ang pagpili ng isang de-kalidad na gearbox ay isang pamumuhunan sa pangkalahatang pagganap at pagiging maaasahan ng robotic system. Pinapayagan ng gearbox ang robot na magsagawa ng kumplikado, paulit -ulit na mga gawain na may bilis at katumpakan, na ginagawa itong isang mahalagang sangkap ng modernong pang -industriya na automation.
Habang ang isang iba't ibang mga karaniwang mga gearbox ay magagamit sa merkado, ang ilang mga aplikasyon ay may natatanging mga kinakailangan na hindi maaaring matugunan ng mga produktong off-the-shelf. Sa ganitong mga kaso, a Pasadyang mataas na gearbox ng planeta ng metalikang kuwintas ay ang perpektong solusyon. Ang isang pasadyang gearbox ay dinisenyo at ginawa upang matugunan ang eksaktong mga pagtutukoy ng iyong aplikasyon. Maaaring ito ay dahil sa natatanging mga hadlang sa espasyo, isang hindi pamantayang interface ng motor, isang kinakailangan para sa isang napaka-tiyak na ratio ng gear, o ang pangangailangan para sa isang gearbox na maaaring gumana sa matinding mga kondisyon sa kapaligiran, tulad ng mataas na temperatura, vacuum, o mga kinakain na kapaligiran. Ang pagtatrabaho sa isang tagagawa sa isang pasadyang solusyon ay nagsisiguro na ang bawat aspeto ng gearbox - mula sa mga materyales na ginamit sa geometry ng gear - ay na -optimize para sa iyong mga tiyak na pangangailangan. Maaari itong humantong sa mga makabuluhang pagpapabuti sa kahusayan, habang -buhay, at pangkalahatang pagganap ng system. Habang ang paunang pamumuhunan para sa isang pasadyang gearbox ay maaaring mas mataas, ang pangmatagalang benepisyo sa mga tuntunin ng pagiging maaasahan at nabawasan ang mga gastos sa pagpapanatili ay madalas na higit sa paunang gastos. Narito ang isang paghahambing upang matulungan kang magpasya:
| Aspeto | Standard Gearbox | Pasadyang gearbox |
| Pagkakaroon | Madaling magagamit mula sa stock o may maikling oras ng tingga. | Nangangailangan ng isang yugto ng disenyo at oras ng pagmamanupaktura, na may mas mahabang oras ng tingga. |
| Gastos | Karaniwan ang mas mababang gastos sa itaas dahil sa paggawa ng masa. | Mas mataas na paunang pamumuhunan, ngunit maaaring maging mas mabisa sa katagalan dahil sa higit na mahusay na pagganap at habang-buhay. |
| Pagganap | Nakakatugon sa mga pangkalahatang kinakailangan, ngunit maaaring hindi na -optimize para sa iyong tukoy na aplikasyon. | Perpektong na -optimize para sa iyong tukoy na aplikasyon, madalas na may mahusay na pagganap sa mga tuntunin ng kahusayan, katumpakan, at tibay. |
| Kakayahang umangkop | Limitado sa magagamit na mga pagsasaayos at mga pagtutukoy sa teknikal. | Mataas na antas ng kalayaan sa disenyo, na nagpapahintulot sa mga natatanging sukat, ratios, at mga materyales. |
Ang pagpili ng a Mataas na gearbox ng planeta ng metalikang kuwintas ay isang kritikal na hakbang sa disenyo ng anumang sistema ng mataas na pagganap. Sa pamamagitan ng pag -unawa sa mga pangunahing mga parameter tulad ng metalikang kuwintas, backlash, at ratio ng gear, maaari kang gumawa ng isang kaalamang desisyon na makabuluhang makakaapekto sa pagiging maaasahan at kahusayan ng iyong system. Kung naghahanap ka ba ng isang karaniwang solusyon o a pasadya Mataas na gearbox ng planeta ng metalikang kuwintas , Ang pakikipagtulungan sa isang dalubhasa ay maaaring matiyak na makahanap ka ng perpektong tugma para sa iyong mga pangangailangan. Ang isang mahusay na napiling gearbox ay isang pamumuhunan sa pagganap, katumpakan, at kahabaan ng iyong aplikasyon.
