Harmonic Reducer: Gabay sa Deep-Dive para sa mga sistema ng paggalaw ng high-precision

Mga Prinsipyo sa Paggawa at Pagganap ng Pagganap ng Harmonic (strain wave) Pagbawas

Kung paano bumubuo ang mekanismo ng alon ng pilay sa isang compact package

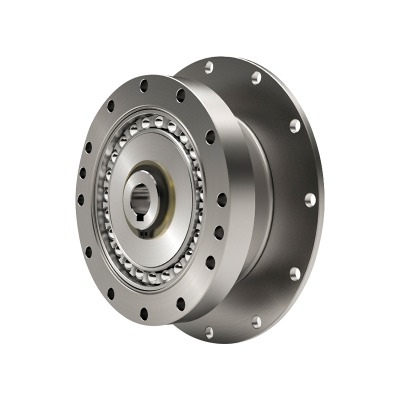

A Harmonic reducer —Ang isang tinatawag na isang gearbox ng alon ng pilay - ay gumagamit ng isang nababaluktot na tasa (flexspline), isang mahigpit na singsing na may panloob na ngipin, at isang elliptic wave generator upang makamit ang mga ratios ng pagbawas na hindi pangkaraniwang mataas para sa laki at masa ng yunit. Kapag ang alon ng generato ay nagtatanggol sa tasa, dalawang lobes lamang ng flexspline ang umaakit sa singsing sa anumang instant, at dahil ang flexspline ay may bahagyang mas kaunting mga ngipin kaysa sa singsing, ang bawat pag -ikot ng generator ng alon ay sumusulong sa pakikipag -ugnayan sa pamamagitan ng isang pagkakaiba sa bilang ng ngipin, na gumagawa ng malaking pagbawas. Ang geometry na ito ay tumutok sa pakikipag -ugnay sa mga gumagalaw na zone, na kumakalat ng pagsusuot sa maraming mga ngipin at nag -aambag sa makinis na pag -aalsa. Ang resulta ay isang yugto ng actuator na naghahatid ng pambihirang pagpoposisyon ng katumpakan na may mababang backlash, mahusay na torsional stiffness, at paulit -ulit na paggalaw kahit sa ilalim ng pagbabalik ng mga naglo -load.

Bakit ang backlash ay likas na mababa at kung paano nakikinabang ang paggalaw ng katumpakan

Sa maginoo na mga tren ng gear, ang backlash ay lumitaw mula sa clearance sa pagitan ng matibay na ngipin. Sa isang reducer ng alon ng pilay, ang nababanat na pagpapapangit at circumferential wrap wrap ay gumagawa ng isang halos preloaded contact na kapansin -pansing pinaliit ang libreng pag -play. Para sa mga application na nangangailangan ng arc-minuto o sub-arc-minuto na pag-uulit-tulad ng mga gimbals ng camera, paghawak ng semiconductor, o mga kirurhiko na robotics-ang katangian na ito ay nagiging isang mapagpasyang kalamangan. A Ang katumpakan na maharmonya reducer mababang backlash Ang pagsasaayos ay tumutulong na hawakan ang posisyon laban sa mga kaguluhan sa metalikang kuwintas at micro-vibrations na kung hindi man ay maipon bilang error sa contouring, na pinapayagan ang control loop na gumamit ng mas mataas na mga nakuha nang walang kapana-panabik na mga oscillation.

Kahusayan, higpit, at pagsasaalang -alang sa lifecycle

Ang kahusayan ay nakasalalay sa ratio, pagpapadulas, at pag -load; Ang mga karaniwang halaga ay mapagkumpitensya sa mga compact na yugto ng planeta sa katamtamang mga ratios, kahit na ang napakataas na ratios ay maaaring magpakita ng bahagyang mas panloob na pagkalugi ng flex. Ang axial at radial stiffness ay hugis ng mga bearings at case geometry, habang ang torsional stiffness ay sumasalamin sa flexspline na kapal ng dingding at arko ng pakikipag -ugnay sa ngipin. Ang lifecycle ay malakas na nakatali sa wastong pagpapadulas at pamamahala ng temperatura; Ang elastically stressed flex na mga sangkap ay maaaring tumakbo ng maraming libu -libong oras kung pinatatakbo sa loob ng tinukoy na metalikang kuwintas at bilis ng mga sobre. Dapat isaalang-alang ng mga taga-disenyo ang mga cycle ng tungkulin na may madalas na pagsisimula at pag-reversing ng paggalaw, dahil ang patlang ng pilay sa flexspline ay umiikot sa generator ng alon at dapat na panatilihin sa ilalim ng mga limitasyon ng pagkapagod.

Kung saan lumiwanag ang mga Harmonic reducer - at kung saan maaaring magkasya ang iba pang mga pagpipilian

Ang mga reducer ng harmonic ay higit sa kailangan mo ng compact na laki, mataas na ratios sa isang yugto, mababang masa, napakababang backlash, at pare -pareho ang kawastuhan sa buong buhay ng serbisyo. Ang mga ito ay isang natural na akma para sa mga articulated joints, pan-tilt head, precision indexing, at mga pakikipagtulungan na robot wrists. Kung ang application ay nagsasangkot ng tuluy-tuloy na pag-ikot ng high-speed na may mabibigat na pag-load ng shock o hinihingi ang napakataas na bilis ng pag-input, maaaring ipares ng mga taga-disenyo ang reducer na may yugto ng agos na sinturon o isaalang-alang ang mga kahaliling arkitektura. Gayunpaman, sa karamihan ng medium-speed, high-precision na mga gawain, ang diskarte ng alon ng pilay ay nagbubunga ng pinakamahusay na uri ng volumetric na kahusayan at kawastuhan bawat kilo.

Mula sa pag -load hanggang sa ratio: isang praktikal na gabay sa Ang pagkalkula ng Harmonic reducer torque

Pagsasalin ng mga kinakailangan sa real-world sa mga mekanikal na numero

Ang isang matatag na proseso ng sizing ay nagsisimula sa pamamagitan ng pagma -map sa lahat ng mga panlabas na torque: static gravity torque mula sa payload at link, dynamic na acceleration metalikang kuwintas mula sa nais na mga profile ng paggalaw, alitan at selyo ng mga torque, at kaguluhan ng mga torque tulad ng pag -drag ng cable. Magdagdag ng mga kadahilanan sa kaligtasan para sa kawalan ng katiyakan at isama ang cycle ng tungkulin. Ang pangunahing layunin ay upang matiyak na ang reducer ay maaaring magpadala ng rurok at mga torque ng RMS nang walang labis na pag -init o pagkapagod. Ang ratio ay napili upang mapanatili ang pagpapatakbo ng motor ng servo sa isang kanais -nais na bilis -Torque na rehiyon habang ang mga target na resolusyon ng resolusyon. Dahil ang mga harmonic reducer ay nag-aalok ng napakataas na ratios ng single-stage, madalas kang pumili ng isang mas maliit na motor nang hindi nakompromiso ang kawastuhan, kung igagalang ang pinapayagan na bilis ng pag-input ng reducer.

Hakbang-hakbang na daloy ng trabaho na may halimbawa ng mga equation

• Compute Gravity Torque: T _g = m · g · l · cos (θ) tungkol sa magkasanib na axis sa pinakamasamang-case na anggulo.
• Compute Acceleration Torque: T _a = J · α , kasama J tulad ng sumasalamin sa pagkawalang -galaw at α bilang angular acceleration.
• Sum mga panlabas na torque at magdagdag ng margin: T _Req = (T _g T _a T _f ) · Sf .
• Piliin ang ratio upang ang bilis ng motor at metalikang kuwintas ay nahulog sa matamis na lugar nito, at i -verify ang limitasyon ng bilis ng pag -input ng reducer.
• Suriin ang torsional stiffness laban sa pagpoposisyon at pag -aayos ng mga target sa oras.

Naglalarawan ng snapshot ng sizing

Isaalang -alang ang isang magkasanib na pulso na may 2.5 kg tool sa isang 0.25 m radius, na naka -target sa 300 °/s na may mabilis na pagbabalik. Ang gravity torque sa pinakamasamang pose ay halos 2.5 · 9.81 · 0.25 ≈ 6.13 N · m. Ipagpalagay na ang pagbilis ay nagdaragdag ng 3.5 N · m at alitan ng isa pang 0.4 N · m. Sa isang kadahilanan sa kaligtasan ng 1.6, ang kinakailangang output metalikang kuwintas ay nagiging (6.13 3.5 0.4) · 1.6 ≈ 16.7 N · m. Pumili ng isang ratio na nagbibigay -daan sa motor na maihatid ito pagkatapos ng pagbawas habang pinapanatili ang bilis ng pag -input sa ilalim ng mga limitasyon at tinitiyak na masasalamin ang pagkawalang -galaw ay mapapamahalaan para sa kontrol. Sa wakas, i -verify ang patuloy na metalikang kuwintas sa tungkulin ng RMS ng RMS kaya ang mga limitasyon ng thermal ay iginagalang sa profile ng misyon.

Halimbawa ng talahanayan ng parameter

Ang daloy ng trabaho sa itaas ay sumasaklaw sa diwa ng harmonic reducer pagkalkula ng metalikang kuwintas : Pag -quantify, margin, i -verify ang thermal na pag -uugali, at ratio ng pag -iinit hanggang sa tumama ang actuator ng bilis, higpit, at mga layunin ng kawastuhan nang walang labis na mga sangkap.

Pagdidisenyo a Harmonic reducer para sa robotic braso sa mga pang -industriya na selula

Pagma -map ng magkasanib na mga kinakailangan sa buong kinematic chain

Ang isang braso ng multi-axis ay karaniwang nagtatampok ng pagbawas sa mga kinakailangan ng metalikang kuwintas mula sa base hanggang pulso; Gayunpaman, ang mga hinihingi ng kawastuhan ay madalas na tumaas patungo sa pagtatapos ng effector. Kapag pumipili ng isang Harmonic reducer para sa robotic braso Ang mga pinagsamang, ang base ay maaaring pabor sa mas mataas na metalikang kuwintas at higpit para sa positional na katatagan sa ilalim ng mahabang mga link, habang ang pulso ay hinihingi ang kaunting backlash at mababang masa para sa liksi. Ang compact axial dimension ng reducer ay tumutulong na mapanatili ang sentro ng braso ng masa na malapit sa bawat axis, binabawasan ang kinakailangang counter-torque at pagpapabuti ng kahusayan ng enerhiya sa buong mga siklo ng tungkulin na may madalas na pagsisimula at paghinto.

Mga pagsasaalang -alang sa control: Pagtutugma ng Inertia at Pagsunod

Dahil ang reducer ratio ay nagpaparami ng metalikang kuwintas ng motor at naghahati ng bilis, pinatataas din nito ang sumasalamin sa pagkawalang -galaw ng parisukat ng ratio tulad ng nakikita ng motor. Ang kapansin -pansin na isang balanse sa pagitan ng mataas na ratio para sa paglutas at katamtaman na ratio para sa pagkontrol ay mahalaga. Ang labis na masasalamin na pagkawalang -galaw ay maaaring pilitin ang mga natamo ng konserbatibong kontrol at pahabain ang oras ng pag -aayos. Ang torsional na pagsunod sa reducer ay dapat na isinalin sa modelo ng servo; Masyadong maliit na higpit ay maaaring mag -asawa na may pagkawalang -galaw at lumikha ng gaanong damped mode, samantalang ang isang stiffer na pagsasaayos ay sumusuporta sa mas mataas na bandwidth at pagsubaybay sa path ng pather nang walang overshoot.

Mga kadahilanan sa kapaligiran at pagiging maaasahan

Ang mga pang -industriya na selula ay naglalantad ng mga kasukasuan sa mga swings ng temperatura, alikabok, at paminsan -minsang mga epekto. Piliin ang sealing at pagpapadulas na katugma sa mga plano sa kapaligiran at pagpapanatili. Kung ang braso ay nakakaranas ng madalas na pagbabago ng tool, isaalang -alang ang karagdagang margin sa kaligtasan para sa mga lumilipas na torque sa panahon ng pag -dock. Para sa mga vertical axes na dapat humawak ng pag -load sa panahon ng pagkawala ng kuryente, pagsamahin ang isang preno o pumili ng isang reducer na may mababang panloob na backdrivability upang limitahan ang distansya ng pagkahulog habang nakikibahagi ang preno.

Paghahambing sa magkasanib na pag -iingat ng braso

Pagpili ng a compact harmonic reducer para sa cobot Joints

Ang kaligtasan ng tao-scale at ang pangangailangan para sa magaan na pagpapadala

Ang mga pakikipagtulungan na robot ay nagbabahagi ng mga lugar ng trabaho sa mga tao at sa gayon ay unahin ang makinis, likas na ligtas na dinamika. A compact harmonic reducer para sa cobot Naghahatid ng mataas na pagbawas sa isang maliit na sobre, aiding lightweight arm na naglilimita sa pagkawalang -kilos at enerhiya na nakakaapekto. Ang makinis, malapit-zero na pakikipag-ugnay sa backlash ay sumusuporta sa mataas na resolusyon na pagtatantya ng metalikang kuwintas para sa pagtuklas ng banggaan, habang ang pagiging compactness ay nagpapahintulot sa mga actuators na ma-tucked sa mga slim link na profile na mas madaling kalasag at bilog para sa kaligtasan.

Backdrivability at Force Kontrolin

Ang mga cobots ay nakikinabang mula sa mga kasukasuan na maaaring ma -backdriven na may makatuwirang metalikang kuwintas upang ang sistema ay maaaring makita at tumugon sa hindi inaasahang pakikipag -ugnay. Ang mga harmonic reducer ay nag -iiba sa maliwanag na backdrivability depende sa ratio at friction ng selyo; Ang pagpili ng katamtamang ratios at na -optimize na pagpapadulas ay tumutulong. Sapagkat ang mga kobot ay madalas na tumatakbo sa mas mababang bilis na may madalas na pakikipag -ugnayan ng tao, thermal headroom at tuluy -tuloy na metalikang kuwintas - hindi lamang rurok - ay dapat na mapatunayan. Ang mga mababang motor na cogging na ipinares sa mga reducer na nagpapaliit sa stiction ay nagpapabuti sa maliit na lakas na kontrol, na nagpapagana ng mga sumusunod na pagpupulong at mga mode na gabay sa kamay.

Payload, workspace, at duty cycle

Habang ang mga pakikipagtulungan na payload ay maaaring katamtaman, ang mahabang pag -abot at pinalawak na pahalang na poses ay maaari pa ring makabuo ng makabuluhang metalikang kuwintas. Ang reducer ay dapat na sukat para sa pinakamasamang kaso ng posture habang ang pag-account para sa mga pag-andar ng kaligtasan tulad ng kapangyarihan at puwersa na naglilimita na maaaring mag-derate ng maximum na pinapayagan na bilis. Ang mga taga -disenyo ay dapat na modelo ng mga karaniwang gawain - pagpili, pagpili ng makina, magaan na distornilyador - upang matukoy ang tunay na metalikang kuwintas ng RMS at matiyak na ang rating ng reducer ay hindi lalampas sa patuloy na operasyon ng pakikipagtulungan.

Ang mga pagsasaalang-alang na nakatuon sa cobot kumpara sa mga pangkalahatang armas sa industriya

Framework ng Desisyon: Harmonic reducer vs planetary gearbox

Ang paghahambing ng mga arkitektura sa buong sukatan na mahalaga

Ang parehong mga paghahatid ng alon at planeta ay maaaring maghatid ng mataas na ratios at density ng metalikang kuwintas, ngunit ang kanilang mga pag -uugali ay naiiba sa mga paraan na nakakaapekto sa pagiging angkop sa aplikasyon. Ang mga yunit ng harmonic ay binibigyang diin ang ultra-low backlash, compact axial haba, at mataas na single-stage ratios, na ginagawang mahusay para sa mga kasukasuan ng katumpakan at mga compact na pulso. Ang mga yugto ng planeta ay karaniwang nag-aalok ng mas mataas na kakayahan ng bilis ng pag-input, malakas na paglaban sa pagkabigla, at napakahusay na kahusayan sa katamtamang mga ratios, na maaaring maging kaakit-akit para sa patuloy na pag-ikot ng mga axes at power-siksik na spindles. Kapag sinusuri Harmonic reducer vs planetary gearbox mga pagpipilian, timbangin ang katatagan ng backlash sa buhay, torsional higpit, ingay, agwat ng pagpapadulas, at thermal footprint ng iyong cycle ng tungkulin.

Side-by-side na talahanayan ng paghahambing

Pagpili na may hangarin, hindi ugali

Kung ang iyong KPI ay maulit na kawastuhan na may kaunting pagsunod, a Ang katumpakan na maharmonya reducer mababang backlash Nag -aalok ang pagsasaayos ng malinaw na mga pakinabang. Kung ang iyong KPI ay patuloy na pag-ikot ng high-speed at resilience sa paulit-ulit na mga shocks, ang isang yugto ng planeta ay maaaring maging mas simple. Maraming mga system ang naghahalo pareho: harmonic sa pulso para sa kawastuhan at planeta sa mas maagang axes para sa power throughput. Magsimula mula sa masusukat na mga kinakailangan, hindi mga pagpipilian sa legacy.

Pinagsasama -sama ang lahat: pagpili, pagsasama, at kahabaan ng buhay

Isang praktikal na listahan ng checklist para sa pagpili ng first-pass

• Tukuyin ang Output Torque: Peak at RMS, kabilang ang mga kadahilanan sa kaligtasan.
• Itakda ang mga target na kawastuhan: Pinapayagan na backlash, torsional stiffness, pag -uulit.
• Piliin ang ratio sa pamamagitan ng Ang pagkalkula ng harmonic reducer torque at pagtutugma ng motor.
• Patunayan ang mga limitasyon ng bilis ng pag -input, pinapayagan na mga naglo -load ng overhung, at buhay.
• Kumpirma ang thermal pagtaas sa cycle ng tungkulin; Magplano ng mga landas ng init at pag -mount.
• Suriin ang backdrivability at pagsunod sa mga gawain na kinokontrol ng lakas sa a compact harmonic reducer Para sa Cobot or a Harmonic reducer para sa robotic braso .

Ang mga tala ng pagsasama na nagpoprotekta ng kawastuhan

Ang pag-mount ng mga mukha ay dapat na flat at co-axial; Kahit na ang mga maliliit na misalignment ay maaaring mag -preload bearings at distort ang flexspline, nakapanghihina na buhay. Gumamit ng inirekumendang mga torque ng bolt at mga pattern ng pagkakasunud -sunod. Iwasan ang pagpapadala ng panlabas na pagkabigla sa pamamagitan ng pabahay sa pamamagitan ng pagkabulok ng mga fixtures kung saan posible. Para sa pamamahala ng cable, ang mga seksyon ng Flex Flex upang mabawasan ang mga idinagdag na mga torque ng friction na mag -mask ng maselan na mga threshold ng pagbangga.

Ang mga kasanayan sa pagpapanatili na nagpapanatili ng mababa sa pag -backlash sa paglipas ng panahon

Gamitin ang tinukoy na mga agwat ng pampadulas at refill; Ang labis o hindi katugma na grasa ay maaaring itaas ang temperatura at mabawasan ang kahusayan. Subaybayan ang temperatura sa mahabang siklo; Kung ang pabahay ay tumatakbo nang mas mainit kaysa sa inaasahan, muling bisitahin ang mga pagpapalagay ng cycle ng tungkulin, nakapaligid na daloy ng hangin, o pagpili ng ratio. Pana -panahong sukatin ang static na higpit at error sa pagpoposisyon sa isang kabit ng pagsubok; Ang pagtaas ng pagsunod ay maaaring magbalaan ng pagsusuot bago ito nakakaapekto sa kalidad ng produksyon.

Pagsasama ng Buod at Hindi Buod
