Isang komprehensibong gabay sa mga reducer ng planeta ng planeta: mula sa mga prinsipyo sa pagtatrabaho hanggang sa mga praktikal na aplikasyon

Panimula: Bakit napakahalaga ng mga reducer ng planetary gear

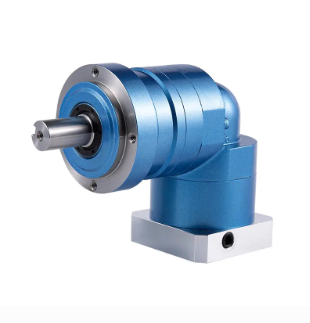

Planetary gear reducer ay isang compact at lubos na mahusay na uri ng sistema ng paghahatid. Naglalaro sila ng isang mahalagang papel sa mga modernong pang -industriya na aplikasyon, mula sa pang -industriya na automation at robotics hanggang sa medikal na kagamitan at higit pa. Ang artikulong ito ay magbibigay ng isang malalim na pagsisid sa teknolohiya, na nagpapaliwanag kung paano sila gumagana, kung paano piliin ang tama, at kung ano ang dapat isaalang -alang kapag pumipili ng isang tatak.

Malalim na pagsusuri ng mga prinsipyo ng pagtatrabaho ng planeta ng gear reducer

Ang pangunahing apela ng isang Planetary Gear Reducer ay namamalagi sa natatanging panloob na istraktura at tumpak na paggalaw. Pinapayagan ito ng disenyo na ito upang makamit ang isang mataas na ratio ng paghahatid at output ng isang makabuluhang halaga ng metalikang kuwintas sa loob ng isang napakaliit na puwang.

1.1 istraktura: sun gear, planeta gears, at singsing gear

Ang system ay pangunahing binubuo ng tatlong pangunahing sangkap na nagtutulungan upang makamit ang pagbawas ng bilis at pagpapalakas ng metalikang kuwintas.

• Sun Gear: Matatagpuan sa gitna, ito ang Pagtatapos ng Saput ng system. Tumatanggap ito ng kapangyarihan mula sa isang motor at hinihimok ang nakapalibot na mga gears ng planeta, katulad ng araw ay nagtutulak ng mga planeta sa aming solar system.
• Mga gears ng planeta: Ang mga gears na ito ay umiikot sa paligid ng gitnang sun gear. Karaniwan, mayroong tatlo hanggang lima sa kanila, na naka -mount sa isang sangkap na tinatawag na a Planet Carrier . Hindi lamang sila umiikot sa kanilang sariling mga axes kundi pati na rin orbit ang sun gear, na kung paano nakuha ng system ang pangalan nito.
• Ring gear: Ito ay isang panlabas, pabilog na sangkap na may panloob na ngipin. Sa karamihan ng mga aplikasyon, nananatili ang singsing na gear nakatigil at kumikilos bilang track para sa mga gears ng planeta sa orbit.

1.2 Ang natatanging paggalaw ng "orbit" at "pag -ikot"

Kapag ang sun gear ay tumatanggap ng kapangyarihan, ito ay humahawak at nagtutulak ng lahat ng mga gears ng planeta. Dahil ang mga gears ng planeta ay dinala din ng nakatigil na gear ng singsing, pinipilit silang kapwa paikutin sa kanilang sariling mga axes at sabay na orbit ang sun gear.

Pinipilit ng paggalaw ng paggalaw na ito ang Planet Carrier —Ano ang pagtatapos ng output ng system - upang paikutin ang mas mababang bilis kaysa sa input. Ang high-speed na paggalaw ng input ay sa gayon ay na-convert sa isang mas mababang bilis, mas mataas na koreo na output, nakamit ang layunin ng pagbawas ng bilis.

1.3 Paano nila nakamit ang mataas na ratios ng gear at mataas na metalikang kuwintas

Ang susi sa mataas na pagganap ng Planetary Gear Reducer ay namamalagi sa latas ng paghahatid nito at natatanging istraktura. Ang pagkakaiba ng bilis sa pagitan ng sun gear at ang planeta carrier ay nagreresulta sa isang makabuluhang ratio ng gear.

Ang disenyo na ito ay namamahagi din ng metalikang kuwintas sa maraming mga gears ng planeta nang sabay -sabay. Pinapayagan nito ang system na hawakan ang isang mas mabibigat na pag -load kaysa sa isang tradisyunal na sistema ng gear ng isang katulad na laki. Ang disenyo ng coaxial, na may mga input at output shaft sa parehong axis, ay ginagawang compact ang reducer at mahusay na espasyo, na kritikal para sa maraming mga miniature at high-precision application.

Mga aplikasyon at halimbawa ng mga reducer ng micro planetary gear

Dahil sa kanilang compact na laki, mataas na kahusayan, at katumpakan, ang mga micro planetary gear reducer ay mga mahahalagang sangkap sa modernong automation at katumpakan na makinarya.

2.1 Pang -industriya na Pag -aautomat: Mga Kolaborasyong Robots at mga Sasakyan ng AGV

Sa pang -industriya na automation, ang mga reducer na ito ay ginagamit sa mga kasukasuan ng Mga pakikipagtulungan na robot Upang magbigay ng tumpak na kontrol sa paggalaw at output ng high-torque. Ang kanilang mataas na katumpakan at mababang Backlash ay kritikal para sa pagtiyak ng ligtas na pakikipag-ugnay ng tao-robot at para sa pagkumpleto ng mga kumplikadong gawain.

Sa AGV (awtomatikong gabay na sasakyan) Ang mga system, micro reducer ay nagtutulak ng mga gulong, tinitiyak ang makinis at tumpak na pag -navigate. Ang kanilang compact na laki ay nagbibigay -daan para sa madaling pagsasama sa tsasis ng sasakyan, habang ang kanilang mataas na kapasidad ng pag -load ay nagsisiguro na ang AGV ay maaaring magdala ng mga materyales nang mahusay.

2.2 Mga aparatong Medikal: Kagamitan sa Surgical Robots & Rehabilitation

Ang larangan ng medikal ay hinihingi ang napakataas na katumpakan at pagiging maaasahan. Sa mga kirurhiko robot , Pinapagana ng mga reducer ng micro ang maliit, tumpak na paggalaw ng mga instrumento ng kirurhiko, na nagpapahintulot sa mga doktor na magsagawa ng masalimuot na operasyon na may higit na kawastuhan. Ang kanilang mataas na metalikang kuwintas at zero backlash garantiya ng katatagan at kaligtasan sa panahon ng mga pamamaraan.

Sa Mga aparato sa rehabilitasyon , tulad ng pinalakas na exoskeleton, ang mga micro reducer ay nagbibigay ng kinokontrol na tulong sa mga pasyente, na tumutulong sa kanila sa mga pagsasanay sa pagbawi. Ang kanilang magaan na timbang at mataas na katumpakan ay nag -aalok ng mga pasyente ng isang mas ligtas at mas komportableng karanasan.

2.3 Electronics ng Consumer: Mga Smart Home Device at Drone Gimbals

Natagpuan din ng mga reducer ng Micro ang kanilang paraan sa pang -araw -araw na mga produkto ng consumer. Halimbawa, hinihimok nila ang mga mekanismo sa ilan Mga Smart Home Device , tulad ng mga awtomatikong blind o matalinong kandado, na nagbibigay ng sapat na metalikang kuwintas sa isang napakaliit na pakete.

Sa Drone Gimbals , kinokontrol nila ang pitch at yaw ng camera, na tinitiyak na kahit na sa panahon ng high-speed flight, ang camera ay nananatiling matatag, nakakakuha ng makinis, walang bayad na footage.

Gabay sa Pagpili ng Propesyonal: Mga kalkulasyon ng reducer ng planetary gear

Ang pagpili ng tamang planetary gear reducer ay mahalaga para sa pagganap at habang buhay ng isang system. Nangangailangan ito ng isang masusing proseso ng pagkalkula at pagsasaalang -alang ng ilang mga pangunahing kadahilanan.

3.1 Mga pangunahing parameter: metalikang kuwintas, ratio, radial at axial force

Bago gumawa ng isang pagpipilian, dapat mong tukuyin ang ilang mga kritikal na mga parameter:

• Metalikang kuwintas: Ito ang pinakamahalagang kadahilanan. Kasama dito ang pareho Na -rate na Output Torque and Pinakamataas na pansamantalang metalikang kuwintas . Ang na -rate na metalikang kuwintas ay kung ano ang patuloy na mahawakan ng reducer. Ang maximum na sandali ng metalikang kuwintas, na nangyayari sa panahon ng pagsisimula o pagpepreno, ay maaaring maraming beses na mas mataas at dapat na accounted.
• Ratio: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Radial & Axial Force: Ang lakas ng radial ay patayo sa output shaft, habang ang lakas ng ehe ay kahanay. Kung ang mga puwersang ito ay lumampas sa mga limitasyon ng reducer, maaari silang maging sanhi ng napaaga na pagsusuot.

3.2 Mga Hakbang sa Pagpili: Isang gabay na hakbang-hakbang

Ang isang matatag na proseso ng pagpili ay maaaring maiwasan ang mga pagkabigo sa kagamitan sa hinaharap.

1. Alamin ang pagtatrabaho at rurok na metalikang kuwintas: Una, kalkulahin ang metalikang kuwintas na kinakailangan para sa normal na operasyon, pagkatapos ay matukoy ang maximum na agarang metalikang kuwintas na maaaring mangyari sa panahon ng pagsisimula o emergency na pagpepreno.
2. Kalkulahin ang kinakailangang ratio: Gumamit ng bilis ng motor at ang iyong nais na bilis ng output upang mahanap ang kinakailangang ratio ng gear.
3. Suriin ang mga puwersa ng radial at axial: Kalkulahin ang mga puwersa na nabuo ng pag -load at tiyakin na sila ay nasa loob ng mga limitasyon na tinukoy sa teknikal na datasheet ng reducer.
4. Isaalang -alang ang pag -mount at laki ng mga hadlang: Sa wakas, suriin na ang laki, timbang, at pag -mount ng pagsasaayos ng modelo ay katugma sa iyong umiiral na kagamitan.

3.3 Karaniwang mga formula at tool

• Formula ng metalikang kuwintas: $ T = p / \ omega $ ($ p $ ay kapangyarihan, $ Ω $ ay angular na tulin, kung saan $ ω = 2πn / 60 $).
• Mga tool sa pagpili ng online: Maraming mga teknikal na website ang nag -aalok ng mga online na tool na makakatulong sa iyo na makahanap ng mga angkop na modelo sa pamamagitan lamang ng pagpasok ng iyong mga parameter. Habang kapaki-pakinabang para sa paunang pag-screening, palaging doble-tseke sa opisyal na datasheet ng produkto.

Sa-depth Look at the Structure and Technical Details

Upang tunay na maunawaan ang isang planeta ng pagganap at mga pangangailangan sa pagpapanatili ng gear reducer, mahalaga ang isang malalim na pagsisid sa panloob na istraktura nito.

4.1 Detalyadong Pagtatasa: Sun Gear, Planet Carrier, at Ring Gear

Upang mas malinaw na maunawaan ang sistema ng paghahatid na ito, maaari kang magsimula sa proseso ng pag -andar at pagmamanupaktura ng mga pangunahing sangkap nito.

• Sun Gear: Bilang input, ang katumpakan nito ay kritikal para sa maayos na operasyon ng system. Ito ay karaniwang ginawa mula sa mataas na lakas na haluang metal na bakal at ginagamot ng init para sa pinahusay na katigasan at paglaban sa pagsusuot.
• Planet Carrier: Sinusuportahan ng sangkap na ito ang mga gears ng planeta at tinutukoy ang output ng system. Dapat itong lubos na matibay at matatag upang maiwasan ang pag -aalis o panginginig ng boses, at ang katumpakan ng pagmamanupaktura ay direktang nakakaapekto sa katumpakan ng output ng reducer.
• Ring gear: Ang panloob na profile ng ngipin ng gear ng singsing ay dapat na gawa ng matinding katumpakan. Ang dimensional na pagpapaubaya nito ay direktang nakakaimpluwensya sa backlash , na kung saan ay isang pangunahing kadahilanan sa pangkalahatang katumpakan ng paghahatid ng reducer.

4.2 Gearing: Paano nakamit ang katumpakan at kahusayan

• Backlash: Ito ang maliit na anggulo ng pag -ikot sa input shaft bago magsimulang ilipat ang output shaft. Zero o mababang backlash ay isang pangunahing tagapagpahiwatig ng isang high-precision reducer. Upang mabawasan ang pag-backlash, ang mga tagagawa ay gumagamit ng mga proseso ng high-precision tulad ng paggiling at paghuhubog.
• Maramihang Tooth na Pakikipag-ugnay: Hindi tulad ng tradisyonal na mga gearbox, ang mga reducer ng planeta ng planeta ay umaakit Maramihang mga gears ng planeta Gamit ang sun gear at singsing na gear nang sabay. Ang disenyo na ito ay namamahagi ng metalikang kuwintas sa maraming mga gears, na makabuluhang pagtaas ng kapasidad ng pag -load at paglaban ng system sa pagkabigla. Ito ang dahilan kung bakit ang mga planeta ng planeta ng planeta ay maaaring makamit ang mataas na output ng metalikang kuwintas sa tulad ng isang compact na laki.

Paghahambing ng tatak at payo sa pagbili

Kapag naintindihan mo ang teknolohiya, ang susunod na hakbang ay ang pumili ng tamang modelo. Nag -aalok ang merkado ng isang malawak na hanay ng mga tatak, mula sa mga pinuno ng internasyonal hanggang sa mga tagagawa ng domestic.

5.1 International kumpara sa mga domestic brand: isang paghahambing

• Saternational Brands: Sa pangkalahatan sila ay may mahabang kasaysayan ng teknikal na kadalubhasaan at kahusayan sa pagmamanupaktura. Ang kanilang mga produkto ay kilala para sa mataas na katumpakan, mahabang buhay, at pagiging maaasahan, lalo na sa mga lugar tulad ng mababang backlash at tahimik na operasyon. Habang sila ay madalas na may komprehensibong suporta sa teknikal, malamang na mas mahal sila na may mas mahabang oras ng tingga.
• Mga tatak ng domestic: Sa recent years, domestic brands have made significant technological strides. Their products often offer comparable performance for most industrial applications and are a great option for projects with budget constraints or tight deadlines.

5.2 Paano pumili ng tamang tatak para sa iyo

Ang pinakamahusay na pagpipilian ay nakasalalay sa mga tiyak na pangangailangan ng iyong proyekto.

• Para sa mga aplikasyon ng high-precision: Kung ang iyong proyekto ay nasa isang patlang tulad ng mga robotics o medikal na kagamitan, unahin ang isang internasyonal na tatak na kilala para sa pagiging maaasahan at katumpakan nito, kahit na dumating ito sa mas mataas na gastos.
• Para sa mga proyekto na sensitibo sa gastos: Kung ang iyong aplikasyon ay nasa pangkalahatang automation o pagmamanupaktura kung saan ang isang mahusay na balanse ng pagganap at presyo ay susi, ang isang de-kalidad na domestic brand ay maaaring maging isang mahusay na pagpipilian.

Ang iyong pangwakas na desisyon ay dapat balansehin pagganap, presyo, oras ng paghahatid, at serbisyo pagkatapos ng benta . Maingat na suriin ang teknikal na datasheet ng isang produkto at ang pakikipag -usap sa mga supplier ay mga mahahalagang hakbang sa paggawa ng isang matalinong pagpipilian.

Konklusyon: Buod at pananaw

The planetary gear reducer , kasama ang natatanging disenyo ng coaxial, mataas na density ng metalikang kuwintas, at pambihirang kawastuhan ng paghahatid, ay isang kailangang -kailangan na sangkap sa modernong industriya. Bilang matalinong pagsulong sa pagmamanupaktura, ang demand para sa mas tumpak, compact, at mahusay na mga reducer ng gear ay lalago lamang. Ang pag -unawa sa mga prinsipyo at pamamaraan ng pagpili ay susi sa pag -agaw ng teknolohiyang ito para sa makabagong pagbabago.
